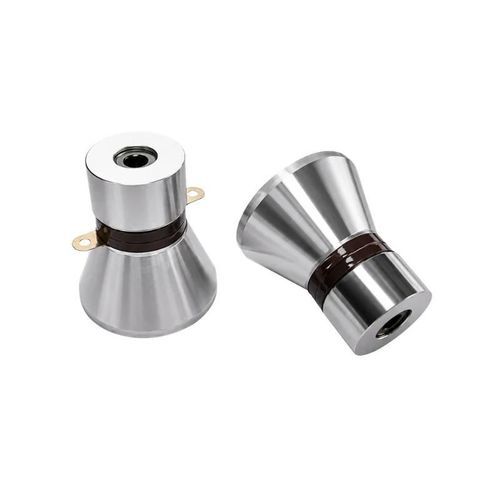

Transductor de ultrasonidos de placa BBCL-40KP100

piezoeléctricoacústicosumergible

Descripción del producto
El BBCL-40KP100 es un transductor piezoeléctrico para limpieza ultrasónica industrial. Con una frecuencia nominal de 40 kHz y una potencia nominal de 100 W, convierte la energía eléctrica de alta frecuencia del generador ultrasónico en vibración mecánica; la cavitación, la corriente acústica y la presión de radiación en el líquido de limpieza desprenden contaminantes y mejoran la eficiencia del lavado. La familia incluye frecuencias nominales de 20, 25, 28, 40, 54 y 80 kHz y potencias nominales de 35 a 120 W.

Especificaciones principales
Parámetro | Valor
Modelo | BBCL-40KP100
Frecuencia nominal | 40 kHz
Frecuencia de resonancia | 40 ± 0,5 kHz
Capacitancia estática | 7800 pF ±10%
Impedancia de resonancia | ≤25 Ω
Potencia nominal | 100 W
Diámetro de superficie radiadora | 52 mm
Altura | 48 mm

Características del producto

• Diseñado para equipos de limpieza ultrasónica industriales
• Estructura de transducción con cerámica piezoeléctrica
• Compatible con generadores ultrasónicos (requerir coincidencia de frecuencia)
• Varias configuraciones de frecuencia y potencia disponibles
• Diferentes diámetros de superficie radiadora y alturas para integración en tanques o módulos
• Apto para integración en tanques de limpieza y módulos automatizados

Configuraciones disponibles
Modelo | Frecuencia de resonancia | Capacitancia estática | Impedancia de resonancia | Potencia nominal | Diámetro de superficie radiadora | Altura
BBCL-20KP120 | 20 ± 0,5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm
BBCL-20KP100 | 20 ± 0,5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm
BBCL-25KP60 | 25 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm
BBCL-28KP120 | 28 ± 0,5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm
BBCL-28KP100 | 28 ± 0,5 kHz | 5000 o 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm
BBCL-28KP60 | 28 ± 0,5 kHz | 3500 o 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm
BBCL-28KP50 | 28 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm
BBCL-40KP100 | 40 ± 0,5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm
BBCL-40KP60 | 40 ± 0,5 kHz | 3500 o 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm
BBCL-40KP50 | 40 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm
BBCL-54KP35 | 54 ± 0,5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm
BBCL-80KP60 | 80 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm

Aplicaciones típicas

• Limpieza ultrasónica de componentes industriales y subconjuntos
• Limpieza de piezas metálicas, sujetadores y herrajes
• Limpieza de componentes electrónicos y piezas de precisión
• Integración en tanques y módulos de limpieza ultrasónica
• Equipos de limpieza automatizados para líneas de producción

Consideraciones de selección
Confirme que la frecuencia del transductor coincida con la del generador ultrasónico. Verifique las características de los elementos a limpiar, las dimensiones del tanque, la potencia acústica requerida, el número y la colocación de transductores, el método de montaje y el espacio de instalación disponible antes de elegir la configuración final.

Especificaciones técnicas

• Modelo: BBCL-40KP100
• Frecuencia nominal: 40 kHz
• Frecuencia de resonancia: 40 ± 0,5 kHz
• Capacitancia estática: 7800 pF ±10%
• Impedancia de resonancia: ≤25 Ω
• Potencia nominal: 100 W
• Diámetro de superficie radiadora: 52 mm
• Altura: 48 mm
• Frecuencias de la familia: 20, 25, 28, 40, 54, 80 kHz
• Rango de potencia nominal en la familia: 35 a 120 W
