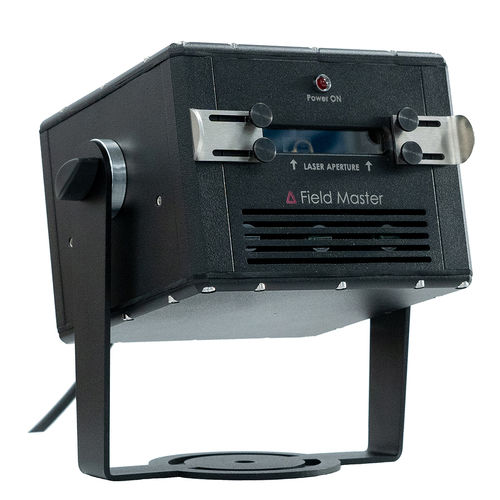

Proyector laser de posicionamiento Delta Field Master

para ensamblajepara marcadode contorno

Descripción del producto
El Delta Field Master es un proyector láser de líneas industrial diseñado para sustituir cintas o pintura en el marcaje duradero de suelos en entornos de alto tráfico, polvorientos o agresivos. Fácil de instalar y alinear, permite ajustar la longitud de proyección y preajustar el grosor de la línea para aplicaciones industriales interiores y exteriores. Clasificado como láser clase 3R, proyecta líneas brillantes a larga distancia y es adecuado para delimitación de zonas peatonales, pasillos de carretillas, muelles y para integración en maquinaria.

Características principales

• Líneas con tecnología láser de diodo muy brillantes y larga vida útil (MTTF >30,000 h)
• Grosor de línea ajustable 10–70 mm y ángulos de proyección configurables
• Carcasa IP65 con refrigeración TEC y control por microprocesador
• Entrada de control: 5–24 V DC mediante conector industrial M12 4 pines
• Disponible en varias longitudes de onda y potencias según la aplicación
• Diseñado para operación continua e integración OEM

Especificaciones técnicas
Óptica / Láser:
Longitudes de onda (nm): 530, 638, 445
Potencia láser (mW): ≤1000, ≤1500 (según modelo)
Clase láser: 3R
Tecnología: Diodo

Especificaciones eléctricas:
Tensión de entrada: 90–265 VAC, 50/60 Hz
Corriente de entrada: 1,8 A @115 V / 1 A @230 V
Señal de control (on/off): 5–24 V DC mediante conector M12 4 pines
Protección térmica: Sí
Fusible: 2 A @230 V (5×20 mm)
Conexión: Prensaestopas metálico
Longitud de cable de alimentación: 5 m / 10 m / 15 m / 20 m (bajo pedido)

Proyección óptica:
Ángulos de lente de proyección: 30°, 45°, 60°, 90°, 110° (bajo pedido)
Enfoque: Manual (bajo pedido)
Grosor de línea: 10–70 mm (ajustable)
Opciones DOE: Círculo, Cruz, Rejilla, Cuadrado (bajo pedido)

Mecánica / Ambiental:
Dimensiones (mm): 182 x 160 x 117
Anillo de seguridad: 2 × DIN 580
Peso: 5 kg
Grado de protección: IP65

Ejemplos de longitudes de línea (aprox.):
Ángulo 45° — Distancia 5 m — Longitud ≈ 4,25 m
Ángulo 60° — Distancia 5 m — Longitud ≈ 5,80 m
Ángulo 90° — Distancia 5 m — Longitud ≈ 10 m
Ángulo 110° — Distancia 5 m — Longitud ≈ 15 m

Notas
La selección de un ángulo de haz mayor aumenta la longitud proyectada. Especifique longitud de onda, potencia y ángulo de lente según las condiciones ambientales y los requisitos de visibilidad.

Especificaciones adicionales

• Vida útil estimada (MTTF): >30,000 horas
• Temperatura de funcionamiento: -40°C a +45°C
• Temperatura de almacenamiento: -40°C a +85°C
• Control on/off: 5–24 V DC vía conector M12 4 pines
• Dimensiones: 182 x 160 x 117 mm
• Peso: 5 kg
• Grado de protección: IP65
