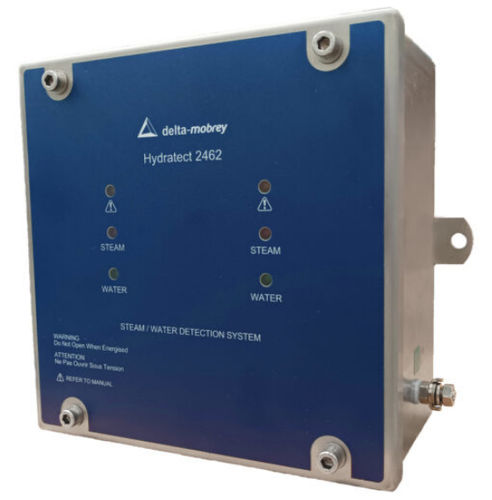

Sistema de supervisión de potencia Hydratect 2462

de nivelde conductividadpara turbina

Sonda de conductividad Detección de vapor y agua Una alternativa electrónica a los interruptores de nivel de agua convencionales para plantas de elevación de vapor. Hydratect puede utilizarse en una amplia variedad de situaciones en las que la detección de agua o vapor es vital para el funcionamiento seguro y eficiente de una planta. La unidad de control Hydratect 2462 proporciona procesamiento de señales para dos electrodos. Cada canal supervisa el estado de su electrodo asociado. Se utilizan cuatro conductores entre la unidad de control y cada electrodo para que pueda diferenciar entre vapor, agua, cortocircuito y circuito abierto. Un LED verde indica agua, uno rojo, vapor, y uno ámbar, avería. Cada canal tiene un relé de estado que indica si hay agua o vapor, y un relé de avería que se desconecta en caso de avería. Los dos canales son completamente independientes y disponen de fuentes de alimentación, procesamiento de señales y detección de fallos independientes. Las salidas de relé pueden cablearse externamente para un esquema de disparo "uno de dos" o "dos de dos". Un sistema Hydratect 2462 consta de electrodos que se instalan en insertos que se sueldan en las tuberías. Alternativamente, se pueden suministrar colectores con los insertos ya colocados. Los electrodos están protegidos por cubiertas. Un cable de alta temperatura de especificación militar conecta cada electrodo a la unidad de control Hydratect. Una aplicación típica para asegurar la protección TWIP (Turbine Water Induction Protection) es la detección del nivel de condensado en los recipientes de drenaje (condensate pots). Hydratect puede utilizarse para dar cumplimiento a ASME TDP-1, Prevención de Daños por Agua en Turbinas de Vapor Utilizadas para la Generación de Energía Eléctrica: Plantas Alimentadas con Combustibles Fósiles.
