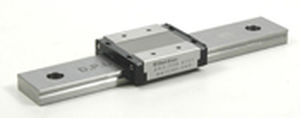

Guía lineal con carro de bolas de recirculación BSG10-1-55de acerode precisióncompacta
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con carro de bolas de recirculación
- Otras características
- de acero, de precisión, compacta
- Longitud del riel
55 mm
(2,17 in)- Carga
170 kgf, 250 kgf
Descripción
Guías de deslizamiento de bolas recirculantes (BSG)
Familia: BSGS10
Modelo: BSGS10-1-55
Precio: $ 107.00
Todas las dimensiones en milímetros a menos que se especifique lo contrario
El recorrido total que se indica a continuación se basa en 1 carro por carril
Dimensión del carro : mm (in)
H : 10 (0.394)
B : 20 (0.788)
L2 : 30.5 (1.2)
L1 : 28.1 (1.106)
W : 2.5 (0.098)
P1 : 15 (0.591)
P2 : 10 (0.394)
S1 : M3
e1 : 3 (0.118)
L3 : 20.4 (0.803)
W2 : -
S2 : -
e2 : -
b : 7.8 (0.307)
Capacidad de carga básica : kgf (lbf)
C dinámico : 170 (375)
Co estático : 250 (551)
Dimensiones del raíl guía : mm (in)
P : 20 (0.788)
H1 : 5.5 (0.217)
C : 9 (0.354)
B1 : 4.5 (0.177)
B2 : -
W1 : 5.5 (0.217)
d x G x h : 3,5 x 6 x 3,5
(.138 x .236 x .138)
Tipo S3 N : -
N : 7.5 (0.295)
Peso : kgs (lbs)
Carro - Lb (kg) : 0.02 (0.044)
Riel guía - Lb/ft (kg/m) : 0.31 (0.208)
Longitud máxima : mm (pulg.)
Longitud máxima : 1000 (39.37)
---
