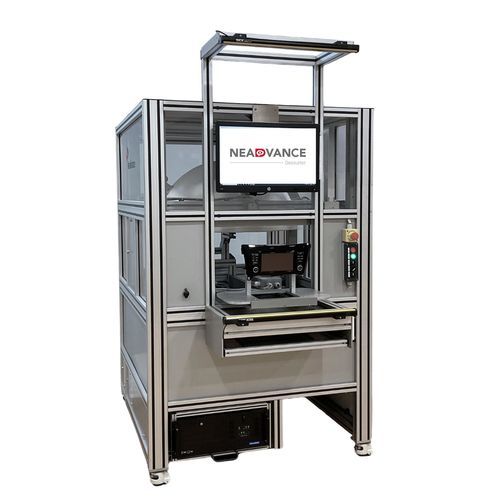

Sistema visual de control de calidad NAVIS series

Resumen
NAVIS es un sistema de inspección automática de calidad para equipos electrónicos que integra hardware, IA y trazabilidad para realizar inspecciones visuales repetibles y de alta cobertura. Las piezas se colocan en una cámara de inspección iluminada por LEDs blancos de alta potencia que proporcionan una iluminación uniforme y difusa. Varias cámaras capturan imágenes desde múltiples caras y los resultados se almacenan y envían al Sistema de Información de Fábrica (FIS) para trazabilidad.

Cómo funciona
NAVIS adquiere imágenes multi‑cara mediante cámaras posicionadas estratégicamente (fijas o GigE) para asegurar cobertura completa. El volumen de inspección cerrado y la iluminación difusa aumentan la estabilidad de detección de defectos superficiales, desalineaciones y componentes faltantes. El procesamiento de imágenes y los modelos ML evalúan la conformidad y registran los resultados vinculados a identificadores serializados.

Aplicaciones típicas

• Unidades de infoentretenimiento automotriz
• Unidades de control electrónico (ECU) y unidades de control del vehículo (VCU)
• Sistemas de seguridad y cabina, controladores de dominio, instrumentos
• Sistemas de navegación para automóviles y módulos electrónicos industriales

Modelos disponibles / Variantes

• NAVIS Dome — gran cúpula para inspección 360° / seis caras
• NAVIS TT (Turntable) — topología con plato giratorio para captura multi‑ángulo indexada
• NAVIS Slim — diseño compacto para dispositivos pequeños o líneas con limitación de espacio

Capacidades de inspección y comprobaciones

• Inspección de etiquetas, códigos de barras y integridad de la carcasa
• Verificación de conectores de antena y pines del conector principal (alineación, presencia, profundidad)
• Comprobación de alineación y profundidad de clips y pines
• Detección de tornillos y muelles: presencia y posición
• Verificación de botones y teclas del frontal
• Identificación y lectura del valor de fusibles

Características clave

• Diseñado para producción de alto volumen con rendimiento optimizado para inspecciones repetitivas
• Integración completa: multi‑cámara, PLC y conectividad con sistemas de fábrica con configuración reducida
• Soporte IA/ML para detección avanzada de defectos y mejora continua
• Entorno gráfico con herramientas drag‑and‑drop para configuración por el cliente
• Escalable: despliegue en varias líneas mediante entrenamiento y distribución centralizados
• Trazabilidad: registros de inspección vinculados a números de serie para auditoría y cumplimiento

Resultados probados
Implantado en entornos industriales de gran volumen, NAVIS respalda altos volúmenes anuales de inspección y apoya décadas de experiencia en control de calidad para reducir costes por fallos de producción.

Especificaciones técnicas

• Topologías: Dome (360° seis caras), Turntable (TT), Slim
• Iluminación: LED blancos de alta potencia, iluminación difusa uniforme
• Cámaras: configuraciones multi‑cámara (ej. Dome hasta 9 cámaras GigE)
• Resolución óptica: ejemplo hasta ~65 MP resolución óptica combinada (según plataforma)
• Soporte 3D: tecnología estéreo 3D para comprobaciones de profundidad/3D
• Área de inspección típica (Dome ejemplo): 300 x 160 x 140 mm
• Integración de datos: almacenamiento de resultados y envío al FIS
• Software: interfaz gráfica, herramientas drag‑and‑drop e integración ML/IA para entrenamiento y mejora continua
