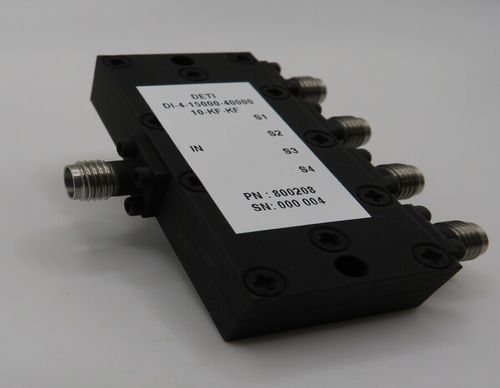

Divisor de frecuencia DI-4-15000-40000-10-KF-KF

de potenciausomilitar

Este divisor de potencia Wilkinson de 4 vías, basado en la tecnología Wilkinson stripline, cubre una banda de frecuencias de 15000 a 40000 MHz. Compacto y robusto, ofrece un excelente aislamiento y bajas pérdidas de inserción. Para aplicaciones comerciales y militares, este producto cumple con la norma MIL-STD-202. Este divisor de potencia de 4 vías ( P/N: 800208 ) cubre una banda de frecuencias de 15000 a 40000 MHz. Compacto y robusto gracias a su tecnología Wilkinson stripline, ofrece pérdidas de inserción de 2 dB, un balance de amplitud de 0,8 dB, un balance de fase de 12 grados, un aislamiento de 13 dB y una VSWR de 1,9:1. La potencia de manejo es de 10 W de media en el puerto de entrada cuando los puertos de salida están cargados con una VSWR mejor que 1,20:1. La temperatura de funcionamiento cubre un rango de -40°C a +85°C. El rango de temperatura de almacenamiento es de -55°C a +125°C. Este producto soporta choques mecánicos de acuerdo con MIL-STD-202: Método 213 - Condición de prueba C (100g 6ms ½), vibraciones sinusoidales de acuerdo con MIL-STD-202: Método 204D - Condición de prueba A (10g / 10-2000Hz), choques térmicos de acuerdo con MIL-STD-202: Método 107G - Condición de prueba A (-40°C/+85°C) y humedad de acuerdo con MIL-STD-202: Método 103 - Condición de prueba B (95% 96H).
