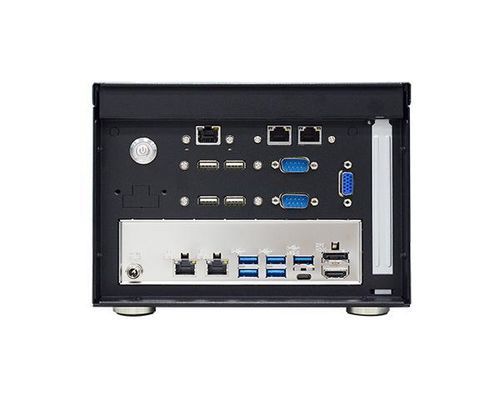

PC Edge WM130-RPS

boxde pared12th Generation Intel® Core™

Resumen

• Sistema montado en pared para procesadores Intel® LGA 1700 de 12.ª/13.ª/14.ª generación, admite hasta 65W TDP
• Chasis industrial compacto (200 x 145.8 x 210.6 mm) optimizado para espacios reducidos
• Arquitectura flexible con ranura PCIe Gen5 x16 y múltiples ranuras M.2 para expansión de I/O y almacenamiento
• Compatible con GPUs NVIDIA A400/A1000 en una sola ranura; módulo OOB DFI opcional para gestión remota

Características clave

• Diseño industrial compacto para montaje en pared
• Múltiples opciones de expansión (PCIe x16 Gen5, claves M/E/B en M.2)
• Conectividad completa: HDMI 2.0, DP++ 1.2, USB Type-C, puertos USB múltiples
• Red dual 2.5GbE y soporte WiFi 6
• Soporte de gestión Out-of-band (OOB) y temporizador watchdog
• Ventilador con filtro reemplazable apropiado para entornos industriales

Compatibilidad del sistema
Admite una amplia gama de procesadores Intel® LGA 1700 (14.ª/13.ª/12.ª gen) hasta 65W, por ejemplo Intel® Core™ i9-14900, i7-14700, i5-14500, i3-14100. Opciones de chipset: Intel® R680E, Q670, H610E.

Memoria y almacenamiento
Dual DDR5 SODIMM hasta 64GB (5600MHz) con soporte ECC en SKUs seleccionadas. Almacenamiento interno: 1 x bahía 2.5" SATA 3.0 y 1 x M.2 2280 M Key (PCIe x4/SATA), además de ranuras M.2 adicionales (2242/3042/3052 B Key, 2230 E Key) para inalámbrico o expansión.

Gráficos y visualización
Intel® UHD Graphics 700 integrada con aceleración DX12/OpenGL 4.6/Vulkan 1.2. Salidas de vídeo: 1 x HDMI 2.0, 1 x DP++ 1.2 y 1 x USB Type-C (hasta 4096x2304 @ 60Hz). Capacidades de decodificación/ codificación hardware incluyen perfiles 8K/5K/4K según especificaciones.

Expansión y red
1 x PCIe x16 (Gen5, Max. 75W) para GPU o acelerador; múltiples ranuras M.2 para dispositivos NVMe/SATA; 2 x 2.5GbE (RJ-45). La configuración USB varía según el chipset (R680E/Q670E: hasta 5 x USB 3.2 Gen2 + 1 x USB-C).

Alimentación, refrigeración y seguridad
Entrada DC de amplio rango 12–28V mediante conector DC o bornes de 4 pines opcionales. Refrigeración: 1 x ventilador de sistema de 8 cm con filtro reemplazable. Seguridad: Nuvoton TPM 2.0. Watchdog: reinicio del sistema programable de 1 a 255 segundos.

Sistema operativo y entorno
Validado para Windows 10 IoT Enterprise 2019. Temperatura de funcionamiento: -5° a 50° C; almacenamiento: -40° a 85° C; humedad relativa: 5–95% HR (sin condensación).

Mecánica y certificaciones
Construcción en chapa con montaje mural. Dimensiones (An x Al x Pr): 200 x 145.8 x 210.6 mm. Normas de choque/vibración y embalaje incluyen ISTA Project 1A; certificaciones: por definir. País de origen: Taiwan.

Especificaciones técnicas

• Modelo: WM130-RPS
• Soporte de procesadores: Intel® LGA 1700 12/13/14ª gen (hasta 65W)
• Opciones de chipset: Intel® R680E / Q670 / H610E
• Memoria: Dual DDR5 SODIMM hasta 64GB (5600MHz)
• Salidas gráficas: HDMI 2.0, DP++ 1.2, USB Type-C
• Almacenamiento interno: 1 x 2.5" SATA 3.0 + 1 x M.2 2280 M Key
• Expansión: 1 x PCIe x16 (Gen5), múltiples ranuras M.2 (M, E, B keys)
• Red: 2 x 2.5GbE
• Alimentación: 12–28V DC (jack DC o bornes 4 pines)
• Dimensiones: 200 x 145.8 x 210.6 mm
• Temperatura de funcionamiento: -5° a 50° C
