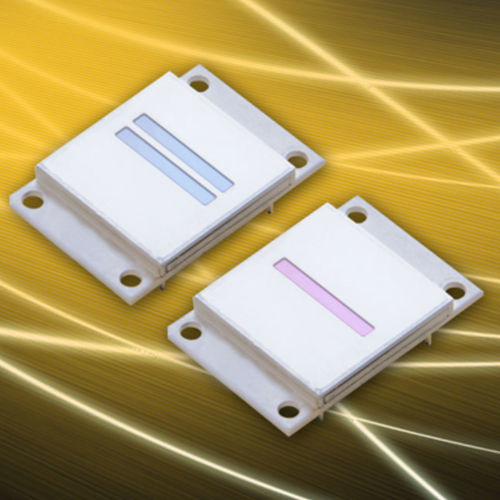

Sensor de temperatura de infrarrojos PYROSENS

matrizsin contacto

La matriz piroeléctrica lineal incluye un chip de tantalato de litio con 128, 256 o 510 elementos. Las señales producidas por los elementos se procesan en un circuito CMOS. El procesamiento de la señal se lleva a cabo mediante el circuito analógico, que incluye un preamplificador de bajo ruido adaptado para cada píxel, un multiplexor y un amplificador de salida. El chip piroeléctrico y el circuito de lectura CMOS están situados en un sustrato de película gruesa, todo ello montado dentro de una carcasa metálica hermética. La radiación incidente atraviesa una ventana o filtro transparente a las longitudes de onda infrarrojas. Matrices piroeléctricas de tantalato de litio con gran estabilidad a largo plazo 128, 256 o 510 elementos con paso de 100 µm, 50 µm o 25 µm respectivamente Multiplexor CMOS y sensor de temperatura integrados Filtros de Ge o Si revestidos Muchos tipos con elementos sensores finos fresados por haz de iones para una elevada relación señal/ruido Opción: capa absorbente metálica para una absorción elevada y espectral uniforme Opción: zanjas grabadas por haz de iones entre los elementos sensores para una excelente relación señal/ruido a bajas frecuencias de modulación (por ejemplo, 10 Hz) Kit de evaluación El kit de evaluación permite un manejo sencillo de las matrices PYROSENS. Consiste en una pequeña placa de circuitos con la electrónica completa y un software mediante el cual se controla la electrónica a través de una conexión USB desde un PC con Windows. La alimentación puede ser suministrada por el puerto USB o por una fuente de alimentación independiente. Para la sincronización con otros componentes externos, como por ejemplo para la modulación de la radiación, se proporciona un impulso de disparo. Se dispone de una interfaz DLL para la integración del kit de evaluación en soluciones de software personalizadas y software de laboratorio común.
