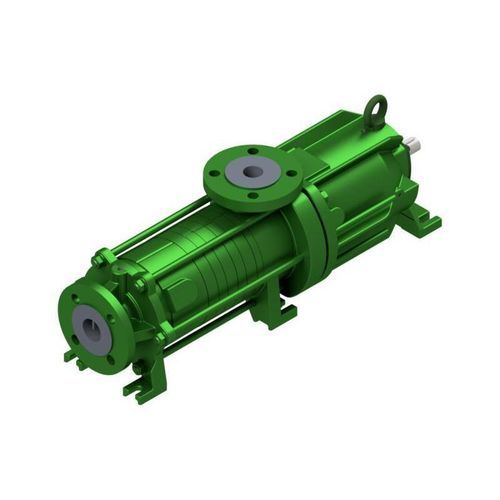

Bomba de canal lateral SCM

de combustiblepara gasde aceite

Descripción del producto El SCM es una bomba de canal lateral horizontal de una o varias etapas en diseño herméticamente sellado con acoplamiento magnético permanente de alta resistencia. Las bridas de succión y descarga, así como los tornillos de la carcasa, están diseñados según PN40. Las cámaras de contención se personalizan según las presiones de servicio y sellan herméticamente el fluido hacia el exterior. El conducto de succión axial y el impulsor de succión proporcionan bajos valores de NPSH. El SCM es adecuado para la transferencia segura y sin fugas de líquidos peligrosos o agresivos, incluso con un contenido significativo de gas. Las bombas de canal lateral son más económicas para presiones relativamente altas con caudales pequeños gracias a su alto coeficiente de presión frente a las bombas centrífugas convencionales.

Aplicaciones

• Petróleo y gas
• Química
• Petroquímica
• Offshore
• Tecnología naval / Marina
• Equipos de repostaje y aviación
• Almacenamiento en tanques / Parques de tanques
• Energías renovables / Ingeniería ambiental

Datos técnicos (resumen) Q máx.: 32 m³/h [141 g.p.m.]**, H máx.: 600 m [1970 ft]**, presión de trabajo: 40 bar [580 psi]*, temperatura: 180° C [356° F]*, velocidad máxima: 1750 rpm, cierre/estanqueidad: acoplamiento magnético (cámara de contención), instalación: horizontal, autocebante: sí.

Características / especificaciones técnicas

• Tipo: bomba de canal lateral horizontal de una o varias etapas (SCM)
• Diseño: hermético con acoplamiento magnético permanente
• Bridas de succión/descarga y tornillería de carcasa: PN40
• Cámaras de contención: personalizadas según presiones de servicio
• Q máx.: 32 m³/h [141 g.p.m.]** (según tamaño y velocidad)
• H máx.: 600 m [1970 ft]** (según tamaño y velocidad)
• Presión de trabajo: hasta 40 bar [580 psi]* (presiones superiores bajo solicitud)
• Rango de temperatura: hasta 180° C [356° F]* (temperaturas superiores bajo solicitud)
• Velocidad máxima: 1750 rpm
• Cierre/estanqueidad: acoplamiento magnético (cámara de contención para sellado hermético)
• Instalación: horizontal
• Autocebante: sí
• Rodamientos: rodamiento de rodillos; lado producto cojinete liso
• Lubricación: grasa
• Materiales: duplex, aleaciones a base de Ni, fundición esferoidal / acero fundido, acero austenítico
• Normas: ISO 15783
• Protección contra explosiones: categoría 2 / zona 1
• Idónea para el transporte seguro y sin fugas de líquidos peligrosos o agresivos y medios con contenido significativo de gas

Notas

• * presiones y temperaturas superiores disponibles bajo solicitud
• ** valores dependiendo del tamaño y la velocidad
