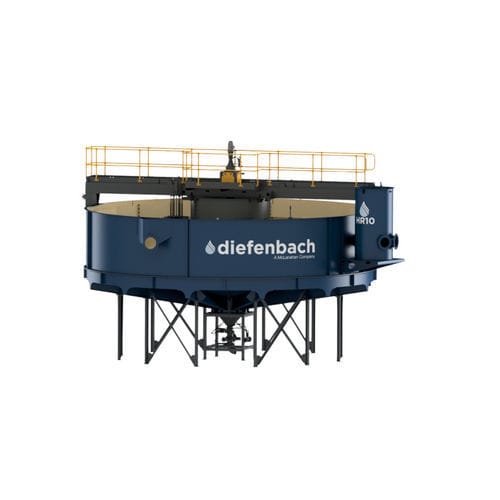

Espesador de gravedad HR

para instalación de tratamiento de aguas residuales

Resumen
Los espesadores son equipos industriales utilizados para la separación sólido-líquido y el desaguado en múltiples industrias y aplicaciones, incluyendo la densificación de producto para un procesamiento eficiente, lavado por decantación en contracorriente (CCD), clarificación de corrientes residuales y la gestión de relaves en minería y el procesamiento de áridos. Dependiendo de la aplicación, el producto valioso puede ser el líquido clarificado (vertido) o los sólidos espesados (corriente inferior).

Cómo funcionan los espesadores Diefenbach
Los espesadores Diefenbach se componen de un tanque, tubería y pozo de alimentación (feedwell), un rastrillo giratorio (con piquetes según el estilo), un puente que contiene el mecanismo de accionamiento del rastrillo y un sistema de dosificación química. La pulpa entra a través de un tanque de desaireación al pozo de alimentación. Se añaden químicos (floculantes o coagulantes) para promover una sedimentación rápida formando partículas más grandes y pesadas. El rastrillo giratorio desplaza los sólidos asentados hacia el cono de descarga central para la extracción de la corriente inferior. El líquido clarificado rebosa por el vertedero superior y se conduce para su posterior procesamiento o reutilización como agua de proceso.

Componentes clave

• Tanque (fabricado; los tanques de mayor tamaño pueden tener fondo de acero sag)
• Tubería de alimentación y pozo de alimentación avanzado (para distribución óptima de flóculos)
• Mecanismo de rastrillo y piquetes (según el estilo)
• Puente con accionamiento del rastrillo
• Sistema de dosificación química (para floculantes/coagulantes)

Características y beneficios

• Diseños modernos de pozo de alimentación que permiten máxima densidad de corriente inferior con consumo reducido de polímero
• Opciones de autodilución para aumentar la tasa de sedimentación, reducir el tamaño del equipo y maximizar la claridad y densidad de la corriente inferior
• Paquetes de automatización avanzada y supervisión remota disponibles
• Sistemas de monitorización de densidad y elevación automática del rastrillo para control optimizado del nivel de lecho, densidad de la corriente inferior y automatización de bombeo y ajustes de elevación
• Índices de recuperación de líquido del 85 % o superiores, produciendo un vertido prácticamente libre de sólidos para su reutilización o procesamiento adicional
• Reducción del volumen de residuos al generar una corriente inferior de sólidos más densa, disminuyendo requisitos de almacenamiento y carga en equipos aguas abajo como prensas de filtros

Tipos / Familia de productos

• Espesadores elevados de alta tasa — Serie HR: fondos de acero sag en tanques de mayor diámetro; acceso abierto bajo el tanque para bombeo eficiente de la corriente inferior; adecuados para recuperar agua de proceso reutilizable o separar sólidos de licor de lixiviación
• Espesadores de pasta — Serie P: diseñados para alcanzar la mayor concentración de sólidos y máxima recuperación de agua de proceso o licor de lixiviación

Por qué Diefenbach
Los espesadores Diefenbach se diseñan aplicando décadas de experiencia en separación sólido-líquido, modelado por dinámica de fluidos computacional (CFD) y ensayos de materiales en su laboratorio interno. Diseños innovadores de pozo de alimentación y buenas prácticas de ingeniería se emplean para lograr una separación ideal en una amplia gama de aplicaciones, incluyendo lavado CCD y gestión de relaves.

Aplicaciones

• Minería y procesamiento de minerales (gestión de relaves, clarificación, lavado CCD)
• Áridos
• Reciclaje de baterías y reciclaje de PET
• Química e industria de alimentos y bebidas (clarificación de corrientes y recuperación de agua de proceso)

Características / especificaciones técnicas

• Componentes típicos: tanque, pozo de alimentación, rastrillo y piquetes, puente y accionamiento, sistema de dosificación química
• Tratamiento químico: floculantes o coagulantes añadidos en la alimentación para promover la sedimentación
• Manejo de la corriente inferior: el rastrillo giratorio mueve los sólidos hacia el cono de descarga central para la extracción de la corriente inferior
• Vertido: el líquido clarificado rebosa por el vertedero; vertido prácticamente libre de sólidos destinado a reutilización o procesamiento adicional
• Automatización: paquetes opcionales de automatización avanzada, supervisión remota, monitorización de densidad y elevación automática del rastrillo
• Rendimiento: tasas de recuperación de líquido reportadas del 85 % o superiores
• Familia de productos: Serie HR (Elevated High-Rate) y Serie P (Paste Thickeners)
