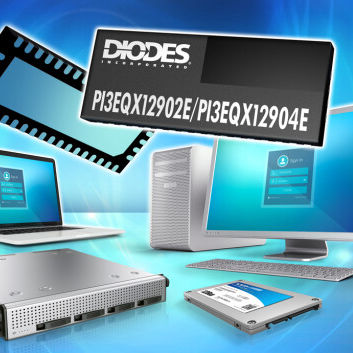

Acondicionador de señal programable PI3EQX12902E

acondicionador de señal programable
acondicionador de señal programable
Añadir a mis favoritos
Añadir al comparador


Características

Especificaciones
programable

Descripción

8 Gbps 3,3V, PCIE3/SATA3 1 puerto/2 canales Redriver lineal de bajo consumo, intercalado, modo de espera moderno PI3EQX12902E es un ReDriver™ lineal de bajo consumo y alto rendimiento de 8 Gbps y 2 canales PCIe® 3.0/SATA3. El dispositivo proporciona ecualización programable, oscilación lineal y ganancia plana para optimizar el rendimiento en una variedad de medios físicos reduciendo la interferencia entre símbolos. PI3EQX12902E admite dos E/S de datos CML diferenciales de 100 Ω entre el ASIC de protocolo a un tejido de conmutación, por cable, o para extender las señales a través de otras vías de datos distantes en la plataforma del usuario. El circuito de ecualización integrado mejora la integridad de la señal de la forma de onda a través del ReDriver. Cada canal funciona de forma independiente. El nivel de la señal de entrada de los canales determina si la salida está activa. El PI3EQX12902E es un ReDriver lineal flexible y multiprotocolo diseñado para soportar los nuevos conjuntos de chips con pines de E/S de doble protocolo, que soportan velocidades de 8 Gbps PCIe 3.0 y 6 Gbps SATA3. También admite conectores como mSATA/M.2/SATAe/U.2 que proporcionan señales de control. La PI3EQX12902E también es una excelente opción para aplicaciones de un solo carril que requieran un bajo consumo y un paquete pequeño para la conectividad de la estación de acoplamiento. PC portátil Placas base para servidores Servidor en rack Almacenamiento JBOD Servidor Blade Enlace serie de 8 Gbps con ecualizador lineal Dos pares de señales diferenciales de 8 Gbps Admite los protocolos PCIe 3.0/SATA3 Soporta el requisito de espera moderna Transparente a la formación del enlace, OOB, Idle Ecualización del receptor ajustable por pines Pin Ajustable de salida de oscilación lineal Pin Ganancia Plana Ajustable E/S de CML diferencial de 100 Ω Detección automática del receptor para la gestión adaptativa de la energía Modo automático de "baja potencia" para la gestión adaptativa de la energía

---

Catálogos

PI3EQX12902E
PI3EQX12902E
1 Páginas
