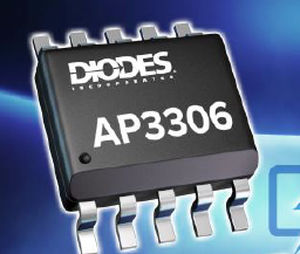

Controlador de fuentes de alimentación circuito integrado AP3306

Funcionamiento ACF (Active Clamp Flyback), LDO integrado para USB PD3.0 de rango completo (3,3~21 V), optimizado para una potencia de salida de 45~65 W con circuito de arranque de alta tensión l AP3306 es un controlador Active Clamp Flyback (ACF) altamente integrado y diseñado de forma óptima para fuentes de alimentación sin conexión que cumplen los requisitos de potencia en espera ultrabaja, alta densidad de potencia y protección integral. El controlador realiza mecanismos de control no complementarios del lado alto-bajo para lograr el reciclado de energía de fuga y la conmutación de voltaje cero (ZVS) para un rendimiento de eficiencia suprema. El AP3306 proporciona una función de arranque de alto voltaje a través del pin HV, reduciendo la pérdida en espera. Además, el AP3306 integra un circuito VCCL LDO, que permite al LDO regular el amplio rango VCCL a un valor aceptable. Esto convierte al AP3306 en un candidato ideal para aplicaciones de tensión de salida de amplio rango, como USB-PD. La función integrada de difuminado de frecuencias también facilita enormemente el diseño EMI. En vacío o con poca carga, el circuito integrado entra en modo ráfaga para minimizar el consumo de energía en espera. La frecuencia de conmutación mínima (unos 22 kHz) se ajusta para evitar ruidos audibles. Cuando la carga aumenta, el circuito integrado entra en modo ACF con repliegue de frecuencia para mejorar la eficiencia del sistema y el rendimiento EMI. La frecuencia de conmutación máxima (unos 130 kHz o 200 kHz opcional) se ajusta para bloquear la frecuencia de conmutación y reducir la pérdida de potencia de conmutación. Se incluyen amplias funciones de protección, como la protección contra desconexión por parpadeo (BNO), la protección contra sobrecorriente ciclo a ciclo (OCP), la protección contra sobretensión VCC (VOVP), la protección contra sobretensión de salida del lado secundario (SOVP) y UVP (SUVP), la protección interna contra sobretemperatura (OTP), la protección contra sobrecarga (OLP) y la protección contra fallo de clavija.
