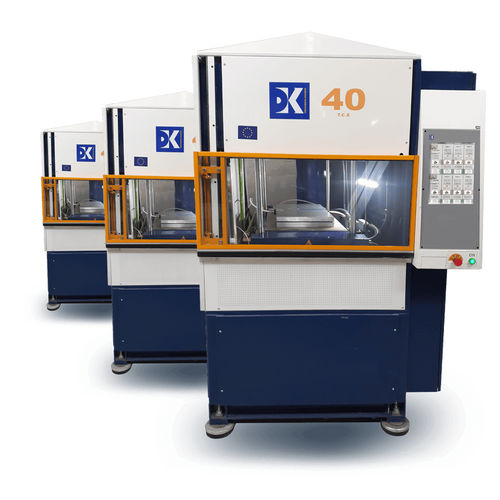

Prensa electrohidráulica TCE series

de compresiónpara el moldeado de termoendureciblespara materiales compuestos

Resumen Diseñadas para la ecoeficiencia y el uso industrial, las prensas de termocompresión serie TCE ofrecen ciclos térmicos y de presión controlados para el desarrollo de piezas compuestas, prototipado y producción en serie. La gama incorpora regulación avanzada, adquisición de datos y funciones de mantenimiento remoto seguro.

Serie y alcance Serie TCE: rango de fuerza 50–2000 kN. Modelos disponibles desde I+D de laboratorio hasta líneas de producción de alta cadencia.

Características clave

• Regulación de presión precisa mediante variador de frecuencia, exacta a bajas presiones
• Placas de calentamiento y enfriamiento con opción hasta 450°C
• Control térmico de alto rendimiento:
  • Rampas de calentamiento hasta 40°C/min
  • Rampas de enfriamiento (aire y agua) hasta 50°C/min

Beneficios operativos

• Reducción del consumo eléctrico hasta un 70%
• Bajo nivel acústico, adecuado para entornos productivos
• Adquisición de datos y mantenimiento remoto seguro

Diseño y funciones

• Cartuchos calefactores de alta carga para una termorregulación optimizada de las placas
• Control independiente de cada zona de calefacción
• Enfriamiento controlado por aire y agua
• Interfaz de programación intuitiva con ayuda en línea
• Exportación de datos a Excel mediante USB o Ethernet; visualización de curvas en la IHM
• Programas por pasos: tiempo, presión, temperatura
• Pantalla táctil con IHM multilingüe

Opciones

• Prensa de doble intervalo (zona caliente / zona fría)
• Cilindro de transferencia de material
• Sistema de vacío
• Unidad de inyección RTM
• Tolva de succión
• Mesas de carga de utillaje
• Mantenimiento remoto seguro
• Adquisición de datos para análisis externo en Excel
• Hornos infrarrojos para precalentamiento de material
• Integración en sistemas de supervisión de producción

Modelos — tabla técnica Tipo | Fuerza | Dimensiones de bandejas | Rango de temperatura | Regulación térmica / modo de enfriamiento
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | Estándar: hasta 250°C; Opción: hasta 450°C | Rampas de calentamiento hasta 40°C/min; Rampas de enfriamiento hasta 50°C/min
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | Estándar: hasta 250°C; Opción: hasta 450°C | Rampas de calentamiento hasta 40°C/min; Rampas de enfriamiento hasta 50°C/min
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | Estándar: hasta 250°C; Opción: hasta 450°C | Rampas de calentamiento hasta 40°C/min; Rampas de enfriamiento hasta 50°C/min
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | Estándar: hasta 250°C; Opción: hasta 450°C | Rampas de calentamiento hasta 40°C/min; Rampas de enfriamiento hasta 50°C/min
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | Estándar: hasta 250°C; Opción: hasta 450°C | Rampas de calentamiento hasta 40°C/min; Rampas de enfriamiento hasta 50°C/min

Especificaciones técnicas

• Nombre de la serie: TCE series
• Rango de fuerza: 50–2000 kN
• Modelos representativos: TCE 20, 40, 60, 80, 100 y variantes GP
• Dimensiones de bandejas (ejemplos): 300×300 mm, 400×400 mm, 500×500 mm, 700×700 mm, 900×900 mm
• Rango de temperatura: estándar hasta 250°C, opción hasta 450°C
• Regulación térmica: rampas de calentamiento hasta 40°C/min; enfriamiento (aire y agua) hasta 50°C/min
• Placas de calentamiento: termorreguladas con cartuchos de alta carga; control independiente por zonas
• Regulación de presión: variador de frecuencia con alta precisión a bajas presiones
• Modos de enfriamiento: controlados por aire y agua
• Adquisición de datos: exportable a Excel vía USB o Ethernet; visualización de curvas en la IHM
• Control: pantalla táctil IHM multilingüe con programación intuitiva y ayuda en línea
• Opciones: vacío, inyección RTM, cilindro de transferencia, mesas de carga, hornos IR, mantenimiento remoto seguro, integración de supervisión
• Eficiencia energética: reducción del consumo eléctrico hasta un 70%
