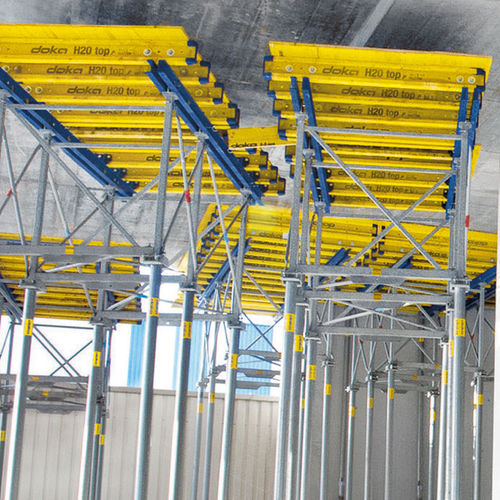

Mesa para losas modular Dokamatic-Tisch

de losasde vigasde acero

Descripción
La mesa Dokamatic es una mesa de encofrado modular diseñada para el encofrado rápido de grandes superficies de forjado. El sistema está optimizado para ciclos de encofrado cortos y adaptación flexible a geometrías y requisitos estructurales variados. El desplazamiento horizontal puede realizarse por un operario con el DoKart plus y el movimiento vertical con el sistema de elevación TLS, reduciendo el uso de grúa y las horas de trabajo.

Ventajas

• Ahorro importante de tiempo y mano de obra — unidades completas de mesa desplazables sin grúa, reduciendo tiempos de montaje y costes de personal.
• Rápida adaptación a planta, altura y espesor del forjado — vigas de inserción integran zonas de relleno; cabezales abatibles se adaptan a distintos espesores.
• Alta seguridad en el borde del forjado — plataformas integrables y barandillas abatibles permiten trabajo seguro y desplazamiento bajo losas ya hormigonadas.
• Logística eficiente — mesas compactas y apilables reducen volumen de transporte.

Sistema

• Disponible en cuatro formatos estándar alquilables (lógica de retícula): 4,00 m x 2,00 m; 4,00 m x 2,50 m; 5,00 m x 2,00 m; 5,00 m x 2,50 m.
• Parrillado de mesa premontado listo para revestir con la madera contrachapada de encofrado elegida.
• Perfiles de inserción para integrar zonas de relleno, introducibles según necesidad; zonas y mesas pueden desplazarse conjuntamente.

Cabezal abatible Dokamatic 40

• Arriostramiento rígido de los puntales incrementa la capacidad portante en aprox. 10 kN.
• Los puntales pueden bascularse y bloquearse en una posición de trabajo y dos posiciones de reposo para trabajo seguro y rápido.
• El cabezal es desplazable en la viga primaria de acero para una óptima adaptación estructural.
• Alta capacidad: permite espesores de forjado hasta 84 cm manteniendo bajo peso propio (~55 kg/m²).

Adaptación y operación

• Conector de puntales de acción rápida para fijar, cambiar o retirar puntales con pocas maniobras y ligeros golpes de martillo.
• Mecanismo de basculamiento sencillo; bloqueo a ángulos (p. ej. 75° o 90°) para pasar por parapetos y barandillas.
• Rango de aplicación: hasta aprox. 7,00 m de altura de forjado; ampliable +1,50 m con el marco de mesa Dokamatic; para mayores alturas combinar con cimbras Staxo 40 / Staxo 100.

Seguridad en borde de forjado

• Plataforma fijada directamente a la mesa Dokamatic para elevada seguridad en obra.
• Barandillas abatibles permiten el desplazamiento bajo losas ya hormigonadas y movimiento conjunto de plataforma y mesa.
• Anchos seguros de plataforma hasta 1,50 m.

Adaptación integrada en bordes

• Cofrado rápido de vigas de borde con la placa para vigas Dokamatic, permitiendo desplazar la encofradura de viga y la mesa simultáneamente.
• Placa de viga permite vigas de hasta 60 cm de altura (ajustable en retícula de 5 cm).

Componentes y acabado

• Uso de tableros Doka, vigas H20 top y puntales Eurex top para rendimiento duradero y menores costes de acabado.
• La unión rígida con la superestructura aumenta la capacidad de los puntales Eurex top en aprox. 10 kN (Eurex 20 top: 20 → 30 kN; Eurex 30 top: 30 → 40 kN).

Especificaciones técnicas

• Nombre / modelo: Mesa Dokamatic
• Formatos estándar: 4,00 m x 2,00 m; 4,00 m x 2,50 m; 5,00 m x 2,00 m; 5,00 m x 2,50 m
• Espesor máximo de forjado: hasta 84 cm (configuración cabezal 40)
• Peso propio aproximado: ≈ 55 kg/m²
• Aumento de capacidad por arriostramiento rígido: ≈ +10 kN
• Capacidades de puntales Eurex cuando enlazados: Eurex 20 top: 20 → 30 kN; Eurex 30 top: 30 → 40 kN
• Altura de viga de borde con placa: hasta 60 cm (paso 5 cm)
• Ancho de plataforma segura: hasta 1,50 m
• Extensión de altura con marco: +1,50 m (aplicación hasta ≈ 7,00 m antes de combinar)
• Medios de desplazamiento: DoKart plus (horizontal), TLS (vertical)
