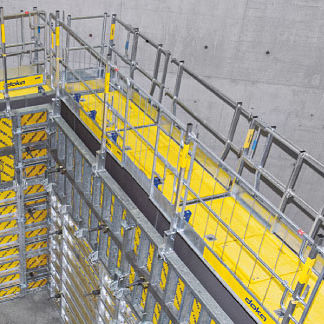

Podio de trabajo Xsafe plus

Resumen
Las plataformas de trabajo plegables premontadas con barandillas integrables frontales/traseras y laterales, escaleras y trampillas de autocierre están listas para su uso inmediato y mejoran significativamente la seguridad en obra. El sistema es compatible con los encofrados de marco y de pilares Framax Xlife, Framax Xlife plus y con encofrados de muro FF20, Top 50 y Top 100.

Ventajas clave
Alta seguridad laboral

• Montaje seguro en el suelo: las unidades «lift-in-one» se ensamblan en horizontal antes del izado.
• Acceso sin riesgos al nivel de trabajo mediante escaleras telescópicas integrables y trampillas de autocierre.
• Barandillas frontales/traseras y laterales que garantizan protección contra caídas en todo el perímetro.
• Extensiones de plataforma y transiciones de esquina sistemáticas que evitan soluciones improvisadas.

Procesos de trabajo rápidos

• Unidades premontadas y plegables que aceleran montaje y desmontaje.
• Encofrado y plataforma pueden elevarse juntos en un solo ciclo de grúa para un rápido reposicionamiento.
• Accesos despejados al fijarse los puntales de panel en la parte trasera de la plataforma.
• Flujos de trabajo optimizados mediante conectores e interfaces integrados.

Ahorro de tiempo y costes

• Concepto de plataforma único aplicable a todos los sistemas de encofrado de muro Doka, reduciendo la variedad de stock.
• Opción de retrofit para encofrados verticales mediante adaptador de elevación, minimizando piezas adicionales.
• Menores cantidades de suministro reducen costes de almacenaje y transporte.

Sistema

• Longitudes de plataforma disponibles: de 1,00 m a 2,70 m (tres longitudes para encofrados de marco y de vigas).
• Marco de acero que protege el tablero de la plataforma frente a daños en obra.
• Puntos de conexión integrados para facilitar el montaje de accesorios (transiciones de esquina, cierres).
• La plataforma puede telescoparse hasta 0,60 m por lado con la extensión Xsafe plus 0,60 m para cerrar huecos y crear transiciones seguras.

Componentes y características

• Puntal de apoyo Xsafe plus: permite ajustar la inclinación de la plataforma ±5° manteniendo la superficie de trabajo horizontal y transmite las fuerzas cuando se conectan puntales.
• Barandilla lateral: integrable para uso izquierdo o derecho; los huecos entre plataformas se compensan en pasos de 5 cm hasta 50 cm y pueden desplazarse hacia atrás para permitir el paso.
• Contrabarandilla (adelantada): proporciona protección anticaídas al acceder a la plataforma, garantizando protección lateral completa.
• Escaleras y trampillas: escalera telescópica integrable y trampilla de autocierre para acceso seguro; rango 155 cm a 271 cm.
• Extensión de pasamanos: asegura protección completa cuando la plataforma se amplía con extensiones.
• Adaptador Framax XP: permite montar la rejilla protectora XP en posición horizontal; el poste del pasamanos puede inclinarse 15° para ganar espacio en el hormigonado.
• Adaptador de elevación y viga de izado: el adaptador permite montaje en encofrado ya levantado; la viga de izado facilita el levantamiento y traslado de unidades grandes junto con la plataforma (marcado CE y con instrucciones).
• Placa giratoria: posibilita la entrega de unidades grandes con plataforma en espacios reducidos, reduciendo el trabajo de montaje en obra.

Compatibilidad / Uso

• Diseñada para encofrados de marco y encofrados con vigas de madera.
• Compatible con Framax Xlife marco y pilares, Framax Xlife plus, y encofrados de muro FF20, Top 50, Top 100.
• Riel de plataforma 1,50 m para conexión sobre el encofrado; 2,10 m para apilado vertical y alineación de plataformas intermedias.
• Conector Xsafe plus para unir rieles de plataforma o riel multifunción a encofrados con vigas.
• Adaptador de columna Xsafe plus para uso con encofrados de pilares, permitiendo accesos seguros y plataformas transitables.

Ejemplos de aplicación

• Uso como plataforma de hormigonado con adaptador de elevación para reducir cantidades en el nivel de vertido.
• Recolocación de grandes unidades levantándolas en vertical tras montaje horizontal junto con la plataforma.
• Transporte y manejo facilitados por la placa giratoria y la entrega de unidades ya equipadas con plataformas.

Especificaciones técnicas

• Longitudes de plataforma: 1,00 m a 2,70 m.
• Extensión telescópica: hasta 0,60 m por lado.
• Incrementos de telescopado para compensación: 5 cm hasta máximo 50 cm.
• Rango de escalera telescópica: 155 cm a 271 cm.
• Ajuste de inclinación mediante puntal de apoyo: ±5° (superficie de trabajo horizontal).
• Riel de desplazamiento con marcado CE y suministrado con manual.
• Compatibilidad: Framax Xlife, Framax Xlife plus, FF20, Top 50, Top 100 y encofrados con vigas mediante conectores adecuados.
