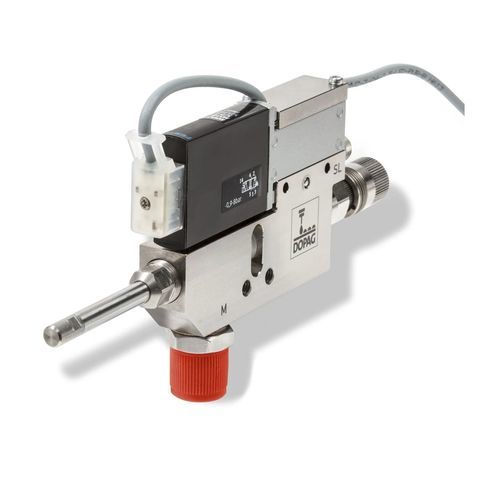

Válvula dosificadora de aguja

de alto flujode precisiónactuador electroneumático

Descripción
Las válvulas de disparo son elementos de conmutación extremadamente rápidos diseñados para la aplicación sin contacto de grasa y aceite en procesos automatizados. Pueden dosificar cantidades muy pequeñas de material a velocidades de hasta 200 ciclos por segundo. Este rendimiento se logra mediante una válvula electromagnética 5/2 integrada para el control y recorridos cortos en todo el sistema de suministro de aire. Las válvulas están disponibles con boquillas cortas y largas que cubren distintos ángulos de aplicación; diferentes tamaños de boquilla permiten procesar medios con diversas viscosidades.

Características

• Aplicación por disparo sin contacto (dosificación presión-tiempo)
• Tamaño de boquilla: Ø 0,2 - 1,0 mm
• Presión máxima de entrada: 100 bar
• Válvula electromagnética integrada 24 V CC para frecuencias de disparo elevadas
• 200 Hz (SHV-01) / 30 Hz (SHV-02) según el modelo
• Carrera de aguja ajustable (regulación por pasos) para controlar el volumen por disparo

Opciones

• Detección de carrera con cable
• Extensiones de boquilla con distintas longitudes y ángulos de disparo
• Calefacción 24 V / 50 W con sensor de temperatura PT100
• Kit de silenciador
• Sensor de presión
• Barrera luminosa para detección de disparo
• Aplicador rotativo

Aplicaciones / información adicional
Las válvulas de disparo se emplean para la lubricación sin contacto rápida y precisa en procesos de producción altamente automatizados, por ejemplo en la industria automotriz. Un vídeo en la página del producto muestra aplicaciones de engrase sin contacto y la idoneidad de la válvula para líneas automatizadas.

Características / especificaciones técnicas

• Conmutación extremadamente rápida: hasta 200 ciclos por segundo (200 Hz para SHV-01; 30 Hz para SHV-02)
• Diámetros de boquilla: Ø 0,2 mm a Ø 1,0 mm
• Presión máxima de entrada: 100 bar
• Control: válvula electromagnética integrada 5/2 vías
• Alimentación de la electroválvula: 24 V CC
• Carrera de aguja ajustable (regulación por pasos) para control del volumen por disparo
• Variantes de boquillas: cortas y largas, distintos ángulos y extensiones disponibles
• Calefacción opcional: 24 V / 50 W con sensor PT100
