Unidad de lubricación de aceite

por puntosmecánicaautomática

Resumen
DOPAG ofrece estaciones de engrase configuradas individualmente para puestos manuales o compactos semiautomáticos. El componente a lubricar se coloca en un adaptador específico; la dosificación se activa mediante pulsador, pedal o interruptor mecánico. El sistema proporciona una aplicación precisa y repetible con cantidad y distribución optimizadas.

Ventajas para usted

• Máxima flexibilidad con configuración personalizada según la geometría del componente
• Alimentación optimizada mediante adaptadores impresos en 3D para reducir el consumo de material
• Aplicación externa, interna o por puntos; los tipos de aplicación se pueden combinar
• Posibilidad de aplicar varios puntos simultáneamente para mejorar los tiempos de ciclo
• Alta repetibilidad y fiabilidad del proceso gracias a la dosificación volumétrica (< ±1 %)
• Alternativa rentable al uso de brocha con rápida amortización

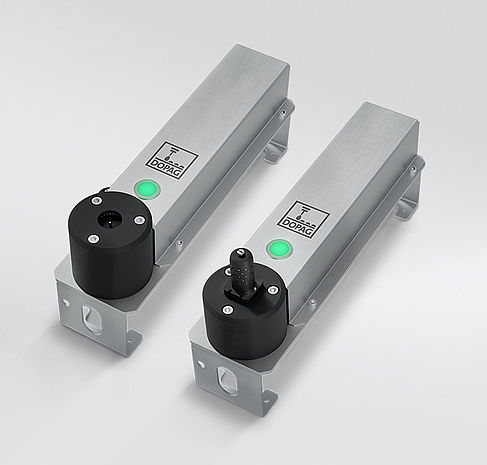

Diseño de la estación
La estación de engrase consta de varios módulos:

• Adaptador de grasa específico para el componente (normalmente impreso en 3D)
• Válvula de dosificación volumétrica
• Tapa de carcasa con LED de estado integrada
• Suministro de material (depósito/bomba según configuración)

Operación y ergonomía
Diseñada para puestos manuales o semiautomáticos compactos. El operario coloca la pieza en el adaptador; al presionar la pieza o activar un pulsador/pedal se inicia la dosificación. Un LED de estado da feedback visual sobre el éxito del ciclo. En comparación con la brocha manual, reduce retrabajos y contaminación.

Adaptadores y posibilidades de aplicación
Los adaptadores se personalizan para la pieza y generalmente se fabrican por impresión 3D. Los patrones de aplicación incluyen engrase externo, interno, por puntos o combinaciones; varios puntos pueden lubricarse a la vez.

• Libertad geométrica para una distribución óptima del material
• Guiado de flujo optimizado que reduce pérdidas y aumenta la velocidad de dosificación
• Adaptadores disponibles en metal o plástico según requisitos del proceso

Fiabilidad del proceso y rendimiento de dosificación
Las válvulas volumétricas permiten dosificar desde 0,001 ml hasta varios mililitros según tipo/tamaño de válvula. Las válvulas son poco sensibles a variaciones de presión, viscosidad y temperatura, garantizando alta repetibilidad y fiabilidad en un amplio rango de dosificación.

Aplicaciones / Casos de uso
Adecuada para tareas de lubricación precisas y repetibles en producción manual o semiautomática que requieren aplicación limpia y reducción de consumo. Casos típicos: lubricación de superficies internas de cilindros, juntas tóricas y operaciones de lubricación multipunto.

Especificaciones técnicas

• Modos de aplicación: externo, interno, por puntos, combinación
• Activación: pulsador, pedal o interruptor mecánico (presión sobre la pieza)
• Método de dosificación: válvula volumétrica (repetibilidad < ±1 %)
• Volumen de dosificación (típ.): de 0,001 ml a varios mililitros (según válvula)
• Adaptadores: específicos del componente, normalmente impresos en 3D (metal o plástico)
• Feedback operador: LED de estado integrado
• Diseño: para puestos manuales o semiautomáticos compactos
• Puntos múltiples: aplicación simultánea para optimizar el tiempo de ciclo
