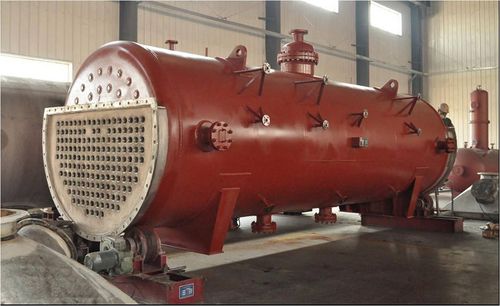

La caldera de calor residual también se denomina caldera en línea. Normalmente se instala entre el precalentador de aire y el precalentador de aceite en la línea de producción de negro de humo. Se utiliza para recuperar el calor de alta temperatura del gas de humo de negro de humo (alrededor de 700 ℃-400 ℃) mediante la producción de vapor, lo que podría disminuir el rendimiento de agua de enfriamiento secundario y aumentar el valor calorífico del gas de humo. La caldera de calor residual es un intercambiador de calor de carcasa y tubos. Los gases de combustión a alta temperatura fluyen a través de la parte interior de los tubos, mientras que el agua fluye a través de la parte exterior de los tubos. El agua se hierve en el cuerpo de la carcasa y se separa en el espacio de la fase gaseosa. Es un tipo de circulación natural. La caldera de calor residual se compone de un dispositivo de entrada de humos (caja de entrada de humos), una sección de intercambio de calor y un tambor de vapor (o sin tambor de vapor), un dispositivo de salida de humos (caja de salida de humos) y tuberías de conexión. Según las diferentes formas de instalación, la caldera de calor residual puede dividirse en caldera vertical y caldera horizontal. Las calderas verticales tienen un tambor de vapor, mientras que las horizontales tienen dos tipos: con o sin tambor de vapor. Además de la industria del negro de humo, la caldera de calor residual también se utiliza comúnmente en la industria química del petróleo, la industria metalúrgica, la industria mecánica, la industria de fabricación de papel y la incineración de lodos, etc.
