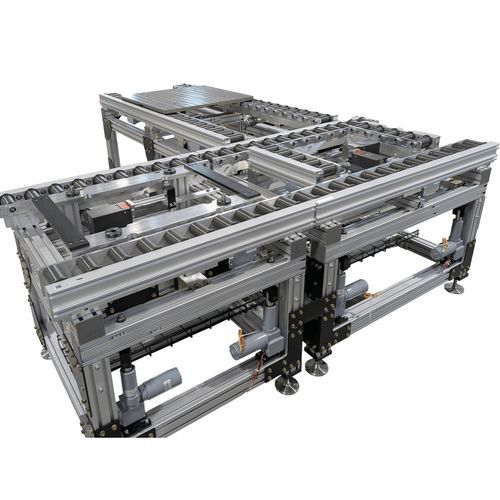

Sistema de transporte para robots ERT350

para fardos pesadosde transporte pesadode suelo

Descripción del producto
El ERT350 de Dorner es un sistema de transporte de palets diseñado para fabricación automatizada de alta capacidad y procesos de ensamblaje robótico pesados. El ERT350 emplea un concepto de localización y descenso que deriva las fuerzas externas del proceso (remachado, prensado, apriete de tornillos) hacia la estructura y el suelo para preservar la integridad y la precisión de posicionamiento de los palets y el transportador.

Aplicaciones

• Operaciones de ensamblaje robótico pesado
• Líneas de producción a gran escala en electrodomésticos, automoción y producción de baterías
• Aplicaciones de palets zonificadas 24 VDC y estaciones de transferencia para cargas pesadas

Características y especificaciones (resumen)

• Mecanismo de localización y descenso que transfiere la carga aumentada a la estructura y al suelo
• Tamaños de palet soportados: 800 × 800 mm hasta 1200 × 1200 mm
• Carga nominal: 1.000 lbs (≈ 454 kg) por palet
• El transportador desciende sobre una cresta montada en el suelo con una unidad de localización de precisión
• Topes de palet estándar: eléctricos
• Actuadores de descenso: actuadores lineales Duff‑Norton 24 VDC
• Rodillos de aluminio anodizado (Ø50 mm × 100 mm longitud, paso 100 mm)

Beneficios clave y descripción funcional

• Descenso y localización — Utilizando actuadores lineales Duff‑Norton, el ERT350 hace descender el transportador una vez que los topes localizan el palet. Las fuerzas externas del proceso se canalizan hacia la estructura y el suelo, permitiendo operaciones pesadas manteniendo la localización del palet.
• Descenso y transferencia — Las unidades de transferencia operan a la inversa de un “levantar y localizar”: la línea principal se baja (mediante actuadores Duff‑Norton) mientras el transportador de transferencia permanece a la altura de trabajo, posibilitando transferencias controladas bajo cargas elevadas.

Notas de diseño adicionales

• Diseñado como sistema de palets (no como una cinta simple) para soportar fuerzas externas concentradas
• Preparado para integración en líneas de fabricación automatizadas con zonificación, transferencias, localización y descensos
• Componentes especificados para durabilidad en entornos industriales de alto ciclo y uso intensivo

Especificaciones técnicas

• Modelo: ERT350
• Rango de tamaños de palet: 800 × 800 mm a 1200 × 1200 mm
• Carga máxima por palet: 1.000 lbs (≈ 454 kg)
• Mecanismo de localización/descenso: el transportador desciende sobre una cresta montada en el suelo y una unidad de localización de precisión
• Actuadores de descenso: actuadores lineales Duff‑Norton 24 VDC
• Topes de palet estándar: eléctricos
• Construcción de rodillos: rodillos de aluminio anodizado, Ø50 mm × 100 mm longitud, paso 100 mm
• Industrias previstas: electrodomésticos, automoción, producción de baterías, ensamblaje robótico pesado
