Banco de ensayo de concentricidad CPF

para materialesmecánico

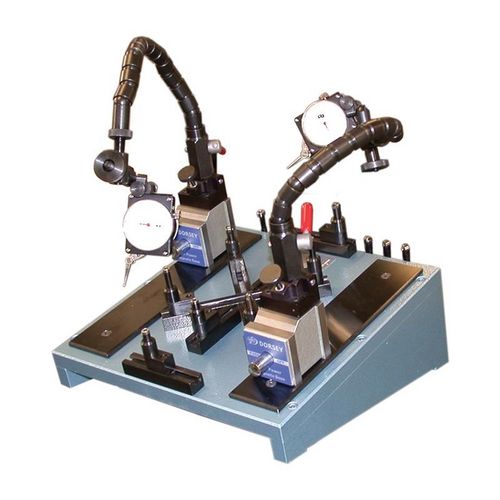

El roto round es un accesorio ajustable que se utiliza para comprobar las concentricidades, la excentricidad y/o el TIR de una o más superficies con un diámetro básico. Tres rodamientos de precisión fijan el plano de referencia primario y soportan el peso de la pieza, mientras que dos rodamientos de rodillos montados en la base angular definen el punto de referencia circular. Los indicadores entonces entran en contacto con la pieza a medida que se gira para determinar varios parámetros. Dorsey también fabrica una línea de Roto Rounds de alta resistencia con mayor capacidad de pesaje y dispositivos portátiles de concentricidad para usar si su pieza no puede ser colocada en un dispositivo CPF. Contáctenos para más detalles. Características de la unidad CPF: .0001" indicador de prueba de doble cuadrante de gran formato .00005" indicador de prueba de doble cuadrante de gran formato Dos juegos de cojinetes de carga ajustables (3 cada uno) Dos juegos de cojinetes de banco (2 cada uno) Número de cojinete 9028.25" OD x .12" de espesor Número de cojinete 2426.312" OD x .12" de espesor Placa base en ángulo de 15 Juego de herramientas con soporte Caja de madera
