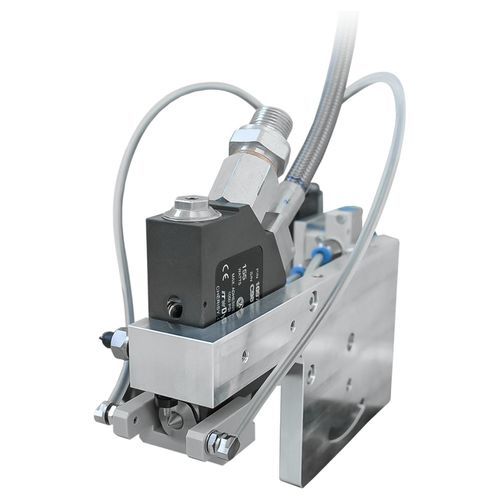

Válvula de jetting de micro-jetting FSV02 SINGLE

de precisiónactuador electroneumáticopara grasa

Aplicación
La válvula de engrasado se utiliza para aplicar diversos medios viscosos desde una distancia de hasta 120 mm.

Descripción
El FSV02 simple incluye una válvula solenoide, así como un micromódulo con boquilla optimizada y calefacción con dos controladores de calefacción. El material se descarga con un desgarro perfecto como punto o cordón. El control se realiza exclusivamente a través del sistema de dosificación D+P. Tamaños de boquilla disponibles: Ø 0,21–0,81 mm.

Ventajas
La tecnología de cierre de 2 válvulas permite la dosificación de cantidades muy pequeñas con tiempos de conmutación muy cortos, y el diseño compacto significa que la boquilla se puede utilizar de manera óptima incluso en los espacios más reducidos. La válvula es a prueba de salpicaduras y tiene un filtro de material integrado para garantizar una descarga de material limpia de forma permanente.

• Aplicación sin contacto de medios de baja a alta viscosidad
• Tecnología de cierre de 2 válvulas para dosificación de cantidades mínimas
• Diseño compacto
• Tiempos de conmutación cortos
• Tamaños de boquilla disponibles: Ø 0,21–0,81 mm

Datos Técnicos

• Datos mecánicos
  • Ancho x alto x profundidad: 348 x 625 x 273 mm
  • Posición de montaje: cualquiera, incluso invertida
  • Viscosidad máxima bombeable: aceites y grasas clase NLGI 0–3
  • Cantidad de aplicación por disparo: 1–20 cm³
  • Temperatura del material: máx. 120 °C
  • Frecuencia de conmutación: máx. 100 Hz
  • Presión de entrada del medio: 5–68 bar, dependiendo de la aplicación – dependiendo de la viscosidad
  • Distancia de pedido: máx. 120 mm
  • Tiempo de calentamiento: aprox. 5 min
  • Presión de aire neumática: 6 bar, opcionalmente con combinación de refuerzo de presión
  • Longitud de línea de aire de control: máx. 100 mm
• Condiciones ambientales
  • Temperatura de almacenamiento y transporte: –40–70 °C
  • Temperatura de trabajo: 35–65 °C
  • Temperatura ambiente: –7–50 °C
  • Humedad: 50–70 %
  • Material: Para todos los trabajos, el material debe llevarse a la temperatura de procesamiento correcta. Tenga en cuenta esta temperatura cuando el material provenga de cámaras frigoríficas, se proporciona un calentador para calentar el material o se proporciona enfriamiento para enfriar el material.
  • Otro: Operación en habitaciones cerradas. Proteger de la luz solar directa, polvo y humedad. Altitud de instalación máxima 2000 metros sobre el nivel del mar.
  • Resistencia EMC: según EN 61000-6-2:2001 (área industrial)
• Datos eléctricos
  • Sensor de temperatura: PT 100 / 2 conductores
  • Fuente de alimentación: 240 V AC 50–60 Hz
  • Potencia de calefacción: 240 V: 155 W

Características / Especificaciones Técnicas

• Producto: VÁLVULA DE ENGRASE FSV02 SIMPLE
• Marca: D+P Technik Gmbh
• Modelo: FSV02
• Número de artículo: DP-D-007-000005
• Aplicación sin contacto
• Tecnología de cierre de 2 válvulas
• Diseño compacto
• Tiempos de conmutación cortos
• Tamaños de boquilla: Ø 0,21–0,81 mm
• Cantidad de aplicación por disparo: 1–20 cm³
• Temperatura del material: máx. 120 °C
• Frecuencia de conmutación: máx. 100 Hz
• Presión de entrada del medio: 5–68 bar
• Distancia de pedido: máx. 120 mm
• Tiempo de calentamiento: aprox. 5 min
• Presión de aire neumática: 6 bar
• Longitud de línea de aire de control: máx. 100 mm
• Temperatura de almacenamiento y transporte: –40–70 °C
• Temperatura de trabajo: 35–65 °C
• Temperatura ambiente: –7–50 °C
• Humedad: 50–70 %
• Resistencia EMC: EN 61000-6-2:2001
• Sensor de temperatura: PT 100 / 2 conductores
• Fuente de alimentación: 240 V AC 50–60 Hz
• Potencia de calefacción: 240 V: 155 W
