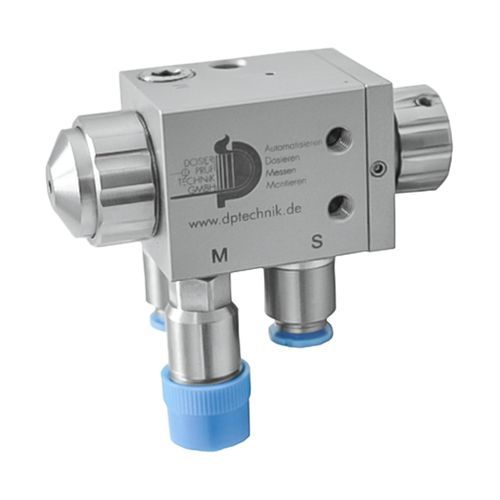

Válvula dosificadora por pulverización SVSV

de alto flujopara aceiteengrasado y lubricación

Aplicación
La válvula de pulverización SVSV se utiliza para la aplicación de agentes desmoldantes, aceites y pinturas y es adecuada para aplicaciones pulsantes y continuas.

Descripción
La SVSV es una válvula de pulverización accionada neumáticamente. Se controla mediante válvulas solenoides externas o válvulas mecánicas. El ajuste remoto es posible utilizando una segunda conexión de aire (opcional). Tamaños de boquilla disponibles: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm

Ventajas
El volumen de aire de pulverización para el aire de la bocina se puede ajustar por separado, lo que permite adaptar el patrón de pulverización a los requisitos individuales en cualquier momento, desde un chorro redondo hasta un chorro plano de 90°. La regulación por trama permite un ajuste fácil de la cantidad de material. En caso de un defecto en el sello de la aguja, el material no entra en el conducto de aire, sino que sale de la unidad, evitando así la contaminación del conducto de aire. El patrón de pulverización se puede adaptar individualmente a través de diferentes variantes de tapa de aire y boquilla.

Características principales

• Aplicación pulsante o continua de medios altamente viscosos
• Ajuste simple de la cantidad de material
• Pulsaciones muy rápidas y precisas
• Tamaños de boquilla disponibles: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm

Datos técnicos
Presión del material de inyección
máx. 10 bar
Presión del aire de control
3,5–6 bar
Presión del aire de pulverización
debe adaptarse a la presión del material pulverizado
Longitud x ancho x altura
50 x 45 x 72,5 mm
Cuerpo principal
acero inoxidable
Boquilla + aguja
acero inoxidable
Peso
aprox. 305 g

Características / Especificaciones técnicas

• Válvula de pulverización accionada neumáticamente
• Controlada por válvulas solenoides o mecánicas externas
• Ajuste remoto posible (segunda conexión de aire opcional)
• Volumen de aire de pulverización ajustable para el aire de la bocina
• Patrón de pulverización ajustable de chorro redondo a chorro plano de 90°
• Ajuste fácil de la cantidad de material a través de la regulación por trama
• El material no contamina el conducto de aire en caso de defecto del sello de la aguja
• Múltiples variantes de tapa de aire y boquilla para patrones de pulverización individuales
• Tamaños de boquilla disponibles: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm
• Presión máxima del material de inyección: 10 bar
• Presión del aire de control: 3,5–6 bar
• Dimensiones: 50 x 45 x 72,5 mm
• Cuerpo principal, boquilla y aguja de acero inoxidable
• Peso: aprox. 305 g
