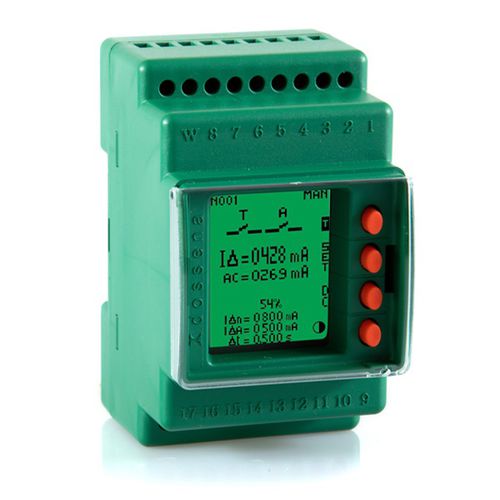

Relé de protección de fuga a tierra DER4B/2Dde corriente2NA/NCtrifásico
Añadir a mis favoritos
Añadir al comparador
Características
- Valor controlado/medido
- de fuga a tierra, de corriente
- Configuración de contacto
- 2NA/NC
- Redes
- trifásico, AC, monofásico, DC, AC/DC
- Aplicaciones
- para cuadro eléctrico, para motor eléctrico, para generador, para alimentador, para carretilla elevadora, para transformador, para línea eléctrica aérea, para condensador, de control de reenganche, para bomba de motor trifásico, para red y sistema, para estación de recarga para vehículos eléctricos, para bomba
- Montaje
- en riel DIN
- Rearme
- de rearme automático, de rearme manual
- Comunicación
- RS485
- Normas
- IEC
- Otras características
- ajustable, digital, programable, diferencial, configurable, temporizador, compacto, modular, electrónico, con indicador de defectos, inteligente
- Corriente de desconexión
Mín.: 0,03 A
Máx.: 30 A
- Tensión de activación
Mín.: 48 V
Máx.: 400 V
Descripción
DER4B/2D - 2 umbrales - 3 módulos Din
Dossena presenta la gama DER4B, la nueva generación de relés toroidales diferenciales tipo B.
DER4B está recomendado para protección eléctrica en el sector terciario, donde cada vez se instalan más dispositivos que generan corrientes de fuga alternas, continuas o mixtas (inversores, soft start, SAI, equipos electromédicos como MRI, TAC, etc.). El gran display LCD cambia de color según el estado de funcionamiento y monitoriza constantemente la corriente diferencial en TRMS con la novedad de visualizar la corriente diferencial dividida en AC y DC.
Características técnicas:
- Tipo B
- Cumplimiento de la norma de producto CEI-EN 60947-2
- Alimentación 48÷400Vac o 24÷230Vdc
- Regulación del umbral de la corriente nominal diferencial de disparo I∆n de 0,03÷30A
- Regulación del retardo de disparo configurable desde instantáneo hasta 30s.
- Medida y visualización de la corriente diferencial en TRMS
- Visualización con display gráfico multicolor (Verde=Vigilancia, Azul=Programación, Rojo=Alarma/Disparo)
- 1 umbral de intervención (Trip) + 1 umbral de alarma (ALARM)
- Salida 2 contactos conmutados NO-C-NC (NA 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
- Diagnósticos sobre la conexión y funcionamiento de la bobina de apertura
- Diagnóstico de conexiones, continuidad de los devanados toroidales del transductor
- Autodiagnóstico interno, control de sobretemperatura del procesador y correcto funcionamiento de la circuitería electrónica
- opción: RS485 Modbus Standard RTU salida serial (solo versión con código 9DER4B/2DRS485 y código 9DER4B/2DCCRS485)
Catálogos
RELÉ DE FUGA A TIERRA DER4
16 Páginas
