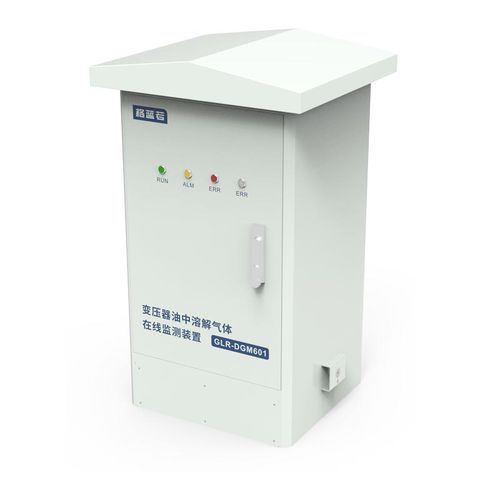

Analizador de aceite GLR-DGM601

para aceite aislantede vigilanciade concentración

Descripción general
Los GLR-DGM601 y GLR-DGM701 son sistemas DGA (análisis de gases disueltos) en línea para aceite de transformador. Emplean láseres de semiconductores y espectroscopía fotoacústica láser para realizar monitorización continua y multicomponente de gases sin necesidad de gas portador, permitiendo la detección en tiempo real de gases de falla y el diagnóstico precoz del estado del transformador.

Características clave

• Espectroscopía fotoacústica láser con láseres de semiconductores para detección selectiva de gases
• Configuraciones multicomponente (GLR-DGM601) y de bajo componente (GLR-DGM701)
• No requiere gas portador — muestreo libre de mantenimiento
• Monitorización continua en línea con salidas en tiempo real
• Conexión de tubería por bloque de válvulas y soporte para instalación en línea
• Rango de funcionamiento amplio: -40℃ a +55℃; 5%–95% HR; grado de protección IP55

Especificaciones típicas — GLR-DGM601

• Función: Monitorización en línea multicomponente de aceite y gases
• Gases monitorizados (ejemplos / configuración opcional): H2, CO2, CO, CH4, C2H6, C2H4, C2H2, O2, N2
• MDL ejemplos: H2 1 μL/L; CO2 25 μL/L; CO 25 μL/L; CH4 0.5 μL/L; C2H6 0.5 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L; O2 1000 μL/L; N2 2000 μL/L
• Error de medida: típicamente ±(MDL) o ±30% según gas y concentración
• Alimentación: AC 220V ±15%; Potencia nominal/máx.: hasta 1,2 kW
• Dimensiones: 650 mm (A) × 694 mm (P) × 1090 mm (A); Peso: 186 kg

Especificaciones típicas — GLR-DGM701

• Función: Monitorización en línea de bajo componente para aceite y gases
• Gases monitorizados (opcionales): H2, CO, C2H4, C2H2 (configurable)
• MDL ejemplos: H2 1 μL/L; CO 25 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L
• Error de medida: típicamente ±(MDL) o ±30%
• Alimentación: AC 220V ±15%; Potencia nominal/máx.: hasta 1,2 kW
• Dimensiones: 425 mm (A) × 205 mm (P) × 645 mm (A); Peso: 50 kg

Instalación y mantenimiento

• Soporte para instalación en línea; bloque de válvulas para conexión a tubería
• Desgasificación al vacío a presión y temperatura constantes para muestreo representativo
• Sin gas portador, lo que reduce el mantenimiento periódico
• Se recomienda verificación y calibración periódica según procedimientos del sitio

Aplicaciones

• DGA continua para transformadores de potencia y distribución
• Monitorización de subestaciones y detección temprana de fallas
• Evaluación del estado de transformadores en plantas industriales y utilidades

Pedidos y opciones

• Modelos disponibles: GLR-DGM601 (multicomponente), GLR-DGM701 (bajo componente)
• Configuraciones de gases y rangos de medida opcionales bajo pedido
• Contacte con ventas para integración en sitio, calibración y repuestos
