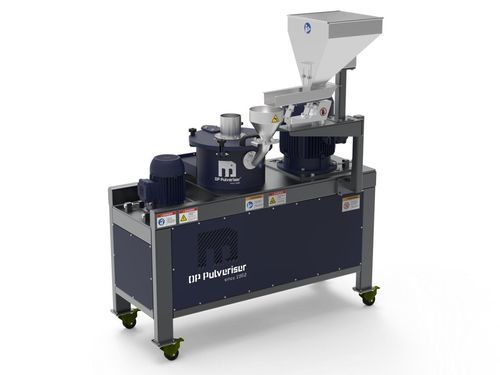

Molino para pulverulentos

de alimentosde impactocon separador neumático

Resumen
Los molinos con clasificador de aire DP Pulverizer ofrecen separación precisa de partículas sin tamices mediante un flujo de aire diseñado y clasificación dinámica. Estos sistemas integrados combinan molienda por impacto a alta velocidad y clasificación de aire continua en una sola máquina para lograr un control estrecho del tamaño de partícula, calidad de producto constante y reducción del sobre-molienda.

Beneficios clave

• Control preciso del tamaño de partícula mediante un clasificador dinámico ajustable (no se requieren tamices fijos)
• Distribución granulométrica estrecha y mejor control del corte superior
• Mayor rendimiento utilizable y reducción de finos porque solo se reprocesa el material sobredimensionado
• Mejor gestión térmica gracias al flujo de aire continuo y tiempo de residencia corto
• Operación continua y escalable desde piloto hasta producción

Cómo funciona (visión general)

• Alimentación controlada hacia un rotor de molienda de alta velocidad (alimentadores de tornillo, válvulas rotativas, alimentadores gravimétricos de uso común)
• Molienda por impacto de alta velocidad mediante elementos del rotor (martillos, pasadores, cuchillas) que producen reducción de tamaño por impactos rotor-partícula y partícula-partícula e impactos secundarios contra revestimientos
• El flujo de aire diseñado eleva las partículas hacia un clasificador dinámico integrado
• La rueda clasificadora giratoria crea rechazo centrífugo de las partículas gruesas y permite que las finas pasen y salgan del molino
• Las partículas sobredimensionadas se recirculan internamente de forma continua hasta alcanzar el punto de corte
• El producto se descarga con el flujo de aire hacia la recolección aguas abajo (ciclón, filtros de bolsa/cartucho); el aire limpio se descarga o se recircula

Rango típico de tamaño de partícula
Los molinos con clasificador de aire suelen seleccionarse para objetivos de tamaño de partícula de aproximadamente ~10 micras a 200 micras según el material y la configuración.

Materiales comúnmente procesados

• Principios activos farmacéuticos (API)
• Nutracéuticos e ingredientes funcionales
• Aditivos alimentarios, azúcares, almidones, especias
• Pigmentos, recubrimientos y productos químicos especiales
• Minerales, rellenos, cerámicas
• Polvos para baterías y materiales avanzados (óxidos metálicos, polvos conductores)

Industrias y aplicaciones

• Farmacéutica
• Nutracéutica
• Alimentos y bebidas
• Procesamiento químico
• Minerales y cerámicas
• Baterías y electrónica
• Aeroespacial (control de polvos para fabricación aditiva)

Componentes principales y elementos funcionales

• Rotor de molienda de alta velocidad (elementos de impacto/geometría del rotor adaptados al material)
• Rueda clasificadora dinámica (velocidad ajustable para definir el punto de corte)
• Cubierta del clasificador / zona de separación (geometría para minimizar turbulencias y afinar la corte)
• Cámara de molienda y revestimientos internos (componentes de desgaste reemplazables)
• Sistema de flujo de aire: entradas/salidas, ventiladores de tiro inducido, canales de flujo internos
• Entrada de alimentación y sistemas de dosificación de precisión (alimentadores de tornillo, válvulas rotativas, alimentadores gravimétricos)
• Sistemas de accionamiento independientes (rotor y clasificador) a menudo con VFD
• Control PLC para velocidad del rotor, velocidad del clasificador, flujo de aire y tasa de alimentación
• Recolección del producto aguas abajo (ciclón, filtros de bolsa/cartucho) y control de polvo

Ventajas de los clasificadores de aire DP Pulverizer

• Punto de corte ajustable sin cambios mecánicos de tamices (control por velocidad del clasificador y flujo de aire)
• Molienda y clasificación integradas reducen la huella y la complejidad frente a soluciones multi-maquina
• Coste operativo inferior al de los molinos por chorro para muchos rangos de molienda fina (no requiere gas comprimido)
• Diseño industrial que facilita la gestión predecible del desgaste y el mantenimiento
• Integración fluida en sistemas de procesamiento de polvo llave en mano (alimentación, mezcla, tratamiento de aire, protección contra explosiones, control PLC/recetas)

Limitaciones / Consideraciones

• Mayor complejidad del sistema y coste de capital frente a molinos de impacto simples
• No ideal para rangos ultra-finos / submicrónicos donde se requiere molienda por chorro (dificultad por debajo de ~5–10 micras)
• Sensibilidad a la consistencia de la alimentación (humedad, adherencia, tamaño variable de alimentación puede requerir acondicionamiento previo)
• En aplicaciones altamente abrasivas, el desgaste de rotores, ruedas clasificadoras y revestimientos incrementa la frecuencia de mantenimiento

Folleto y documentación
Están disponibles folletos y guías de selección que describen los molinos con clasificador de aire DP, folletos generales de la empresa y guías de selección de molino (PDF referenciados en la página del producto).

Características / Especificaciones técnicas

• Rango típico de control de tamaño de partícula: ~10 μm a 200 μm (dependiente de la aplicación)
• Operación: molienda continua en lazo cerrado y clasificación de aire dinámica
• Controles principales: control independiente de velocidad del rotor y del clasificador, control de flujo de aire, control de tasa de alimentación mediante PLC/VFD
• Descarga de producto: recolección por ciclón o filtro, opción de recirculación de aire
• Sistemas de alimentación compatibles: alimentador de tornillo, válvula rotativa, alimentador gravimétrico
• Materiales de construcción y revestimientos: seleccionados por resistencia al desgaste y necesidades regulatorias/limpieza
• Opciones de integración: alimentación/dosificación de precisión, recolección de polvo, protección/inertización anti-explosión, control por recetas PLC, integración de sistema llave en mano
