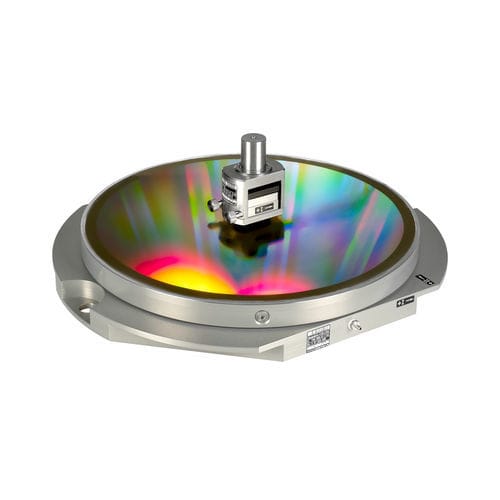

Instrumento de medida de geometría KGM 2 series

de diámetrode formade posición

Codificadores para la inspección de la precisión de contorneado estático y dinámico de máquinas-herramienta CNC Inspección y ensayos de aceptación de máquinas-herramienta (según las normas ISO 230-2, ISO 230-3, ISO 230-4 y VDI/DGQ 3441) Parametrización y pruebas de los paquetes de funciones «Precisión dinámica» y «Eficiencia dinámica» para el TNC Método de inspección directa del comportamiento estático y dinámico Escaneo sin contacto y sin desgaste Medición de cualquier diámetro circular y forma libre en el plano de trabajo Resultados óptimos con el convertidor de señales EIB 741 y el software ACCOM para PC Análisis del comportamiento térmico El calor por fricción generado en los husillos de bolas en movimiento afecta a su precisión de posicionamiento, especialmente cuando solo se utiliza la retroalimentación del motor para el control del movimiento. Las pruebas de posicionamiento conforme a la norma ISO 230-3 permiten analizar el comportamiento térmico mediante el posicionamiento repetido en dos puntos dentro del rango de medición. Precisión de posicionamiento de los ejes La precisión de posicionamiento y la repetibilidad de los ejes lineales de una máquina herramienta pueden determinarse desplazándolos a posiciones especificadas mientras se miden con los codificadores KGM 200. En el proceso, también se puede medir la precisión de la guía perpendicular a la dirección de los carros de la máquina. Pruebas de circularidad Los datos medidos durante las pruebas de interpolación circular permiten identificar las causas de la imprecisión. Las pruebas de interpolación circular con radios grandes proporcionan datos sobre la geometría de la máquina. Por su parte, las pruebas con radios pequeños proporcionan datos sobre la precisión del control de movimiento bajo una alta aceleración de los ejes (radios: de 0,1 mm a 115 mm). Pruebas de forma libre En las pruebas de forma libre, el control CNC recorre un contorno de forma libre programado dentro de un único plano.
