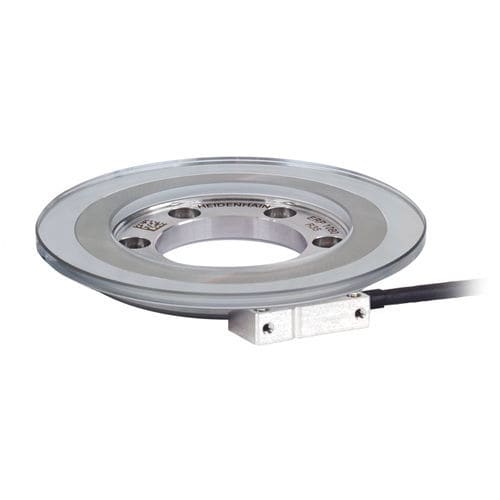

Encoder de ángulo incremental ERP 1000

ópticode vidriode alta resolución

Codificadores ópticos de ángulo incrementales con resolución y precisión muy elevadas Resolución y precisión muy elevadas Masa y momento de inercia reducidos Pantalla LED integrada Precisión de graduación: de ±0,9” a ±4” Periodos de señal: de 23 000 a 63 000 Diámetros: de 57 mm a 151 mm Interfaces: TTL, 1 VPP, EnDat 2.2. Indicador de calidad de la señal Un LED multicolor situado en el conector de los modelos ERP 1010 y ERP 1070 permite evaluar de forma fiable las señales incrementales y la señal de la marca de referencia. La calidad de la señal se indica mediante diferentes colores. Un LED azul se ilumina cuando se cruza la marca de referencia. Escaneo de alta precisión Pasos de medición muy pequeños y alta precisión: los codificadores angulares de la serie ERP 1000 utilizan escaneo interferencial. Una rejilla de fase aplicada a un sustrato de vidrio sirve como patrón de medición. Calidad de señal constante El ASIC HSP 1.0 desarrollado por HEIDENHAIN garantiza una calidad de señal de escaneo constantemente alta. El ASIC compensa la caída de la amplitud de la señal aumentando la corriente del LED, lo que permite mantener la forma óptima de la señal en caso de contaminación. El ruido también se mantiene uniformemente bajo. Fácil instalación Los períodos de señal cortos suelen requerir tolerancias de montaje muy estrechas en cuanto a la distancia entre el cabezal de escaneo y el patrón de medición. La serie ERP 1000 es especialmente fácil de instalar gracias a sus amplias tolerancias de montaje, dentro de las cuales la calidad de las señales de salida apenas se ve afectada.
