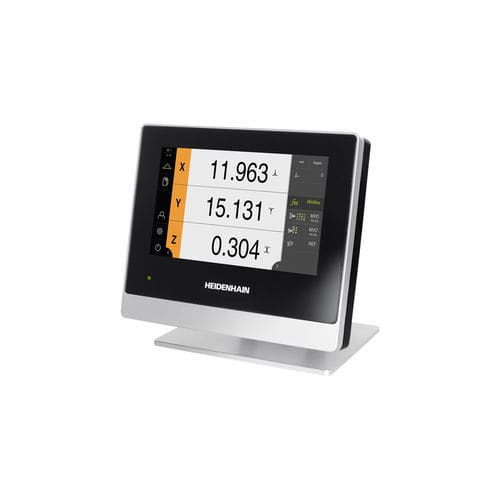

Pantalla LCD GAGE-CHEK 2000

táctil7"800 x 480

Unidades de evaluación para una adquisición fiable de los valores medidos y una evaluación sencilla Interfaz de usuario intuitiva con elementos funcionales configurables Nombres de ejes personalizados Indicador de cuadrante para la visualización gráfica del valor medido Series de mediciones con registro de valores mínimos y máximos Funciones de palpado (borde, línea central y círculo) Evaluaciones sencillas La función «Indicador de cuadrante» permite comparar directamente las mediciones con el valor nominal, los límites de aviso y los límites de tolerancia. Las mediciones se muestran en un indicador de cuadrante gráfico. En el caso de las soluciones de automatización, es posible procesar posteriormente el rebasamiento del límite de aviso o del límite de tolerancia mediante salidas de conmutación integradas. Elementos funcionales configurables Trabaja de forma eficiente con el GAGE-CHEK 2000 configurando las funciones en la zona lateral de la pantalla y adaptándolas a los requisitos específicos de la tarea de medición. También hay disponibles otras funciones, como una tabla de valores preestablecidos y el registro de valores mínimos y máximos. Medición con piezas de referencia La función «Mastering» le permite aplicar los valores de una pieza de referencia a los ejes correspondientes, así como guardar metadatos. Durante la medición de la pieza de referencia, puede aplicar los valores de forma individual o colectiva en el indicador digital. Amplia funcionalidad Salida de valores medidos mediante transmisión manual, activada por palpador o continua Formatos de datos configurables para la salida de medición Funciones de palpado para la adquisición de referencias Visualización de diámetro/radio Medición relativa
