Sistema de calibración para línea de extrusión de película soplada

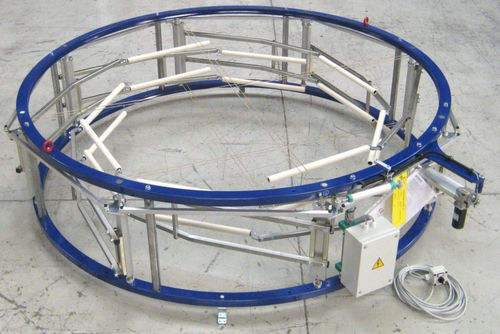

En el proceso de extrusión de película soplada, las jaulas de burbujas (también conocidas como jaula de calibrado, cesta de calibrado, jaula de calibración o cesta de calibración) se utilizan para estabilizar la burbuja de película soplada directamente sobre la matriz y el anillo de aire. Mantener la burbuja estable con una jaula de burbuja sobre el troquel y el anillo de aire mejora la calidad de la película al garantizar que los efectos de refrigeración del anillo de aire y de la burbuja interna se apliquen uniformemente a toda la circunferencia de la burbuja. A medida que aumenta la velocidad de producción y, en particular, cuando se utiliza la refrigeración interna de la burbuja, la jaula de dimensionamiento es una característica necesaria. Los mayores índices de producción requieren un mayor flujo de aire en la burbuja, lo que provoca el movimiento de la burbuja y, en ocasiones, su completa inestabilidad. Las jaulas radiales tienen la clara ventaja de proporcionar un soporte completamente centrado y lineal para toda su gama de anchuras de plancha. Tradicionalmente, esta ventaja se conseguía a costa de un coste añadido, una mayor complejidad y un mayor espacio ocupado, lo que resultaba problemático en instalaciones estrechas. La jaula radial de rodillos mejora el diseño de la jaula de tijera, al tiempo que aumenta la gama de anchuras de plancha soportadas (4:1) y mantiene el tamaño reducido de las jaulas tipo iris. Las conexiones mecánicas y las piezas móviles se han reducido considerablemente, lo que aporta la ventaja de una rigidez total y cero holguras. El resultado es una burbuja totalmente apoyada en todo momento. Con el ajuste del diámetro axial de los rodillos, también se mejora el control del IBC, ya que ahora los sensores están perfectamente perpendiculares a la superficie de la película en todas las anchuras de la lámina. Las jaulas de burbuja secundarias son importantes, y especialmente críticas en torres de film soplado altas, para mantener la burbuja centrada en su sitio antes de que entre en la unidad de arrastre. Las jaulas secundarias suelen ser
