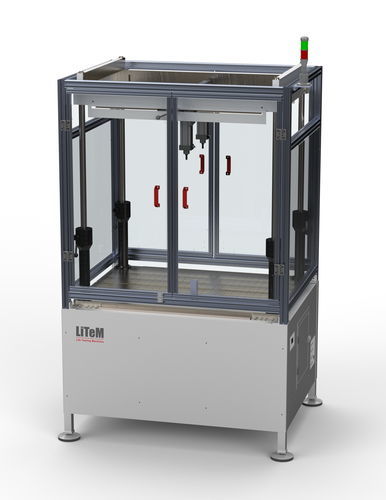

Banco de ensayo de carga estática BYC 400

de fatigacontrolado por ordenadormotorizado

Descripción general
El bastidor BYC-400 pertenece a la familia MF-P (Bastidor modular neumático) de sistemas modulares neumáticos, diseñados y fabricados para realizar ensayos estáticos, de fatiga y de rigidez en materiales y componentes acabados. El banco de ensayo BYC-400 está diseñado para cubrir las necesidades de ensayo en los sectores de bicicleta, bicicleta eléctrica (e-bike) y motocicleta, conforme a las normas ISO 4210 y EN 15194. Existe una serie completa de mordazas y accesorios de sujeción disponibles para estos ensayos.

Construcción y características principales

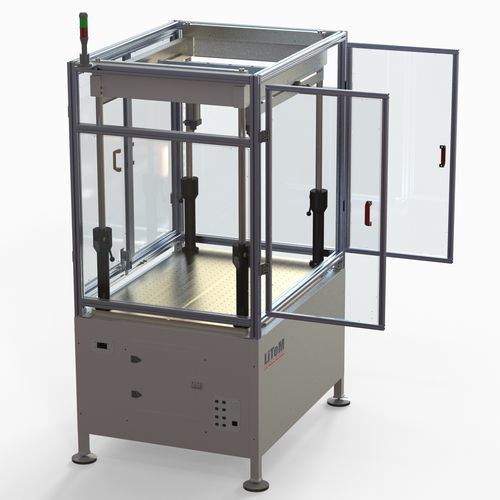

Los detalles constructivos hacen del BYC-400 un sistema flexible y fiable para distintos tipos de ensayo. La bancada incorpora orificios de paso constante para el sujeción de componentes complejos. La viga superior aloja dos actuadores verticales y permite su posicionamiento en X-Y sobre el área de trabajo. Columnas telescópicas accionadas eléctricamente proporcionan el posicionamiento en Z y la rigidez necesaria para la ejecución precisa de los ensayos. Los actuadores también pueden montarse horizontalmente para garantizar máxima flexibilidad en montajes complejos. El área de ensayo está protegida por paneles de policarbonato que permiten una visibilidad perfecta durante las pruebas. El sistema de enclavamiento de las aberturas garantiza la seguridad del operario. El sistema es compatible con los kits de actuadores neumáticos K-PN, las escuadras de anclaje relacionadas y los controladores Real Time RTC 9000.

Utilidades y beneficios

• Funcionamiento sin aceite
• Alta flexibilidad
• Fácil de usar

Aplicaciones

• Ensayos estáticos, de fatiga y de rigidez en horquillas delanteras
• Ensayos estáticos, de fatiga y de rigidez en cuadros
• Ensayos estáticos, de fatiga y de rigidez en tijas de sillín
• Ensayos estáticos, de fatiga y de rigidez en sistemas de freno (palanca de freno)
• Ensayos estáticos, de fatiga y de rigidez en conjuntos de pedales y bielas

Características / Especificaciones técnicas

• Familia de modelos: MF-P (Bastidor modular neumático)
• Modelo: BYC-400
• Normas: diseñado para cumplir los requisitos ISO 4210 y EN 15194 para ensayos de bicicleta y e-bike
• Disposición de actuadores: dos actuadores verticales montados en la viga superior con posicionamiento X-Y; los actuadores pueden montarse horizontalmente
• Columnas: columnas telescópicas accionadas eléctricamente para el posicionamiento en Z
• Sistema de sujeción: orificios de paso constante en la bancada para un sujeción versátil
• Seguridad: paneles protectores de policarbonato con sistema de enclavamiento de las aberturas
• Compatibilidad: kits de actuadores neumáticos K-PN y controladores Real Time RTC 9000
• Accesorios disponibles: serie completa de mordazas para ensayos en el sector bicicleta y motocicleta
