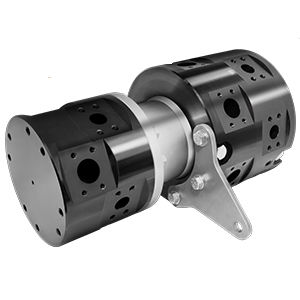

Racor giratorio para aceite SH-0790002

de 2 pasospara altas cargaspara dispositivo de elevación

Descripción
Junta rotativa personalizada de 2 pasos diseñada para una grúa pórtico de contenedores de nueva generación para el cargue/descargue de buques portacontenedores. Diseñada para cumplir las limitaciones de tamaño y peso de la integración en la grúa; componentes en materiales conformes a DFAR y conjunto certificado por ABS.

Detalles clave

• Industria: Marítima / Equipos pesados
• Aplicación: Grúa pórtico de contenedores para operaciones en buques
• Tipo de medio: Otro
• Entorno: Exterior
• Material: Acero carbono / aleación
• Presión máx.: 200 PSI [14 BAR], 4.000 PSI [276 BAR]
• Velocidad máx.: 1 RPM

Pasajes y geometría

• Número de pasajes: 2
• Tamaño de pasajes: 1.500" [38.1 mm], 2.000" [50.8 mm]
• Agujero pasante (Through Bore): Ninguno
• Diámetro: 14.880" [378 mm]
• Longitud: 26.720" [678.7 mm]

Parámetros de proyectos relacionados

• Rango de velocidad de rotación (RPM) citado en proyectos relacionados: 0 - 24 RPM
• Rangos de presión citados en proyectos relacionados: 200 - 6.499 PSI [14 - 448 BAR]
• Familia de materiales citada: Acero carbono / aleación
• Entorno citado: Exterior

Especificaciones técnicas

• Diseñado para aplicación en grúa pórtico de contenedores en terminales marítimos
• Dos pasajes de fluido independientes de 1.500" (38.1 mm) y 2.000" (50.8 mm)
• Presiones máximas suministradas: hasta 4.000 PSI (276 BAR) en una gama y 200 PSI (14 BAR) en la otra según especificado
• Capacidad para baja velocidad de rotación optimizada para operación a 1 RPM
• Sin through-bore
• Diámetro exterior aproximado 14.880" (378 mm) y longitud axial aproximada 26.720" (678.7 mm)
• Materiales de construcción: acero carbono y aleación; todos los materiales cumplen DFAR
• Certificaciones: certificado ABS
• Diseño personalizado optimizado para las limitaciones de tamaño y peso de la instalación en la grúa
