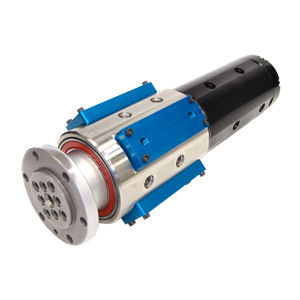

Racor giratorio para agua QW-08308

para aceitepara gasde 8 pasos

Resumen
Unión rotativa de 8 pasos diseñada para una centrífuga médica en un entorno de sala limpia. Incorpora aletas externas integradas de alta velocidad para refrigeración por agua y protección frente a la intercomunicación de fluidos.

Especificaciones del proyecto (tal como aparecen)

• Industria: Médico
• Tipo(s) de medio: Gas, Aceite, Agua
• Entorno: Sala limpia
• Material: Aluminio; Acero al carbono / aleado; Acero inoxidable; Otro
• Presión máxima: 3.000 PSI [207 BAR]
• Velocidad máxima: 260 RPM

Detalles mecánicos

• Número de pasos: 8
• Tamaño de paso(s): .312" [7,9 mm]
• Agujero pasante: .500" [12,7 mm]
• Diámetro: 4.437" [112,7 mm]
• Longitud: 16.314" [414,4 mm]

Proyectos relacionados / Contexto (resumen)

• Número típico de pasos en proyectos relacionados: 8 - 12 pasos
• Rango de tamaños de paso referenciado: 0.250" - 0.374" [6,35 mm - 9,50 mm]
• Categoría de velocidad de rotación referenciada: 100 RPM y superior
• Rango de presión referenciado para proyectos relacionados: 200 - 6.499 PSI [14 - 448 BAR]
• Materiales referenciados para proyectos relacionados: Aluminio; Acero al carbono / aleado; Acero inoxidable; Otro
• Opciones referenciadas: Protección contra intercomunicación; Refrigeración externa

Especificaciones técnicas

• Modelo / Proyecto: QW-08308
• Aplicación: Centrífuga médica (entorno sala limpia)
• Función: 8 pasajes de fluido independientes para transferencia de gas/aceite/agua en aplicación giratoria
• Materiales: Aluminio, Acero carbono/aleado, Acero inoxidable, Otro (según requisitos)
• Presión máxima: 3.000 PSI [207 BAR]
• Velocidad rotacional máxima: 260 RPM
• Cantidad de pasajes: 8
• Tamaño del pasaje: .312" [7,9 mm]
• Agujero pasante: .500" [12,7 mm]
• Diámetro total: 4.437" [112,7 mm]
• Longitud total: 16.314" [414,4 mm]
• Características: Aletas externas integradas de alta velocidad para refrigeración por agua; protección contra la intercomunicación de fluidos
• Idoneidad ambiental: Diseño compatible con sala limpia
