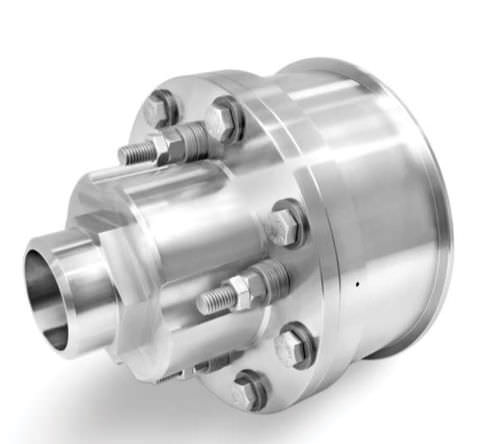

Racor giratorio para vapor TJ-10871

para aceite térmicode alta temperaturade acero inoxidable

Descripción
Junta giratoria monopaso de alta temperatura diseñada para permitir el movimiento de rotación de las tuberías colectoras en un campo de energía solar concentrada (CSP) de tipo canal parabólico. Incluye un sistema de empaquetadura de alta temperatura valorado en aproximadamente 1,000 F, rodamientos internos resistentes a la corrosión y un diseño especificado por el cliente para soldadura directa al sistema de tuberías. La unidad es adecuada para fluidos como vapor de alta temperatura y fluido de transferencia de calor (HTF).

Especificaciones clave

• Industria: Energía alternativa
• Tipo(s) de medio: Vapor; Fluido de transferencia de calor (HTF)
• Entorno: Exterior
• Material: Acero inoxidable
• Presión máx.: 3,625 PSI [250 BAR]
• Velocidad máx.: <1 RPM
• Número de pasos: 1
• Tamaño de paso: 1.190" [30.2 mm]
• Agujero pasante: Ninguno
• Diámetro: 6.940" [176.3 mm]
• Longitud: 9.540" [242.3 mm]

Características

• Junta giratoria monopaso alta temperatura para el movimiento de rotación de las tuberías colectoras en instalaciones CSP de canal parabólico
• Sistema de empaquetadura de alta temperatura (apto para ~1,000 F)
• Rodamientos internos resistentes a la corrosión
• Diseño especificado por el cliente para soldadura directa al sistema de tuberías
• Diseñado para medios incluyendo vapor de alta temperatura y fluido de transferencia de calor (HTF)

Especificaciones técnicas

• Modelo / Referencia: TJ-10871
• Industria: Energía alternativa
• Medios: Vapor; Fluido de transferencia de calor (HTF)
• Entorno: Exterior
• Material: Acero inoxidable
• Número de pasajes: 1
• Tamaño de pasaje: 1.190" [30.2 mm]
• Agujero pasante: Ninguno
• Diámetro exterior: 6.940" [176.3 mm]
• Longitud total: 9.540" [242.3 mm]
• Presión máxima: 3,625 PSI [250 BAR]
• Velocidad rotacional máxima: <1 RPM
• Sistema de empaquetadura alta temperatura valorado en aproximadamente 1,000 F
• Rodamientos internos resistentes a la corrosión
• Diseño preparado para soldadura especificado por el cliente para unión directa a la tubería
