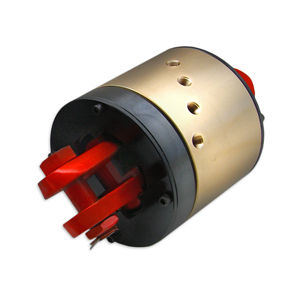

Racor giratorio para gas XF-06224

de 4 pasospara aplicaciones petrolerasde latón

Descripción
Junta rotativa de 4 vías diseñada para instalarse directamente sobre un swivel portante especificado por el cliente en aplicaciones de petróleo y gas. Permite el paso de cuatro líneas de aire a través del swivel y admite rotación continua de 360° sin torsionar las líneas.

Especificaciones del proyecto

• Industria: Oil & Gas
• Tipo de medio: Gas
• Entorno: Exterior
• Material: Latón
• Presión máx.: 100 PSI (7 BAR)
• Velocidad máx.: 6 RPM
• Número de pasajes: 4
• Tamaño de pasajes: 0.250 in (6.4 mm)
• Diámetro de paso: 3.300 in (83.8 mm)
• Diámetro: 5.937 in (150.8 mm)
• Longitud: 5.500 in (139.7 mm)

Proyectos relacionados (resumen)

• Industria: Oil & Gas
• Número de pasajes: 4 - 5 pasajes
• Rango de tamaño de pasaje: 0.250 in - 0.374 in (6.35 mm - 9.50 mm)
• Velocidad de rotación (RPM): 0 - 24 RPM
• Presión (PSI): 0 - 199 PSI (0 - 14 BAR)
• Medio: Gas
• Material: Latón
• Rango de diámetro de paso: 3.0 in - 5.9 in (76.2 mm - 149.9 mm)
• Entorno: Exterior
• Opciones: Portante; Componentes de valor añadido

Industria relacionada

• Oil & Gas

Enlaces relacionados (temas)

• Soluciones a medida
• Anillos deslizantes eléctricos
• Capacidades y servicios
• Estudios de caso
• QHSE

Características / Especificaciones técnicas

• Modelo / ID del proyecto: XF-06224
• Función: Junta rotativa de 4 vías para transferir líneas de aire a través de un swivel portante con rotación continua de 360°
• Medio: Gas
• Material: Construcción en latón
• Presión máxima: 100 PSI (7 BAR)
• Velocidad rotacional máxima: 6 RPM (diseñada para rotación continua)
• Recuento de pasajes: 4
• Tamaño individual del pasaje: 0.250 in (6.4 mm)
• Diámetro de paso: 3.300 in (83.8 mm)
• Diámetro total: 5.937 in (150.8 mm)
• Longitud: 5.500 in (139.7 mm)
• Diseñado para: Aplicación exterior en oil & gas; se monta directamente sobre un swivel portante especificado por el cliente
