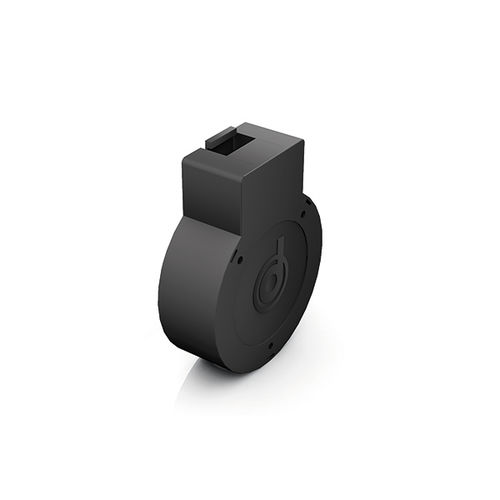

Encoder rotativo incremental RE 56

ópticosin contactodigital

» Los codificadores incrementales no tienen contactos deslizantes y no están sujetos a desgaste. » Un diodo emisor de luz, un disco metálico ranurado y un conjunto de fotodiodos de un circuito fotoeléctrico. » Una lógica integral produce dos señales de ondas cuadradas desfasadas 90° entre sí a partir de la salida de los fotodiodos, con o sin un impulso de referencia. » Cuando la longitud del cable entre el codificador y el controlador sea superior a 2,5 m, recomendamos el uso del RE..TI, equipado con un controlador adicional. » El voltaje de suministro estándar para los codificadores incrementales es de 5 VDC. » Como especiales, también hay disponibles versiones de 24 V. » Se recomienda una cubierta IP 54 como protección contra las influencias externas. » En combinación con el motor BG 45 / BG 75 se dispone de un codificador incremental integral de resistencia magnética (ME integrado). Canales: 2 Codificador ppr : 1000 Codificador Tensión de alimentación V : 5 Clase de protección del accesorio : IP30
