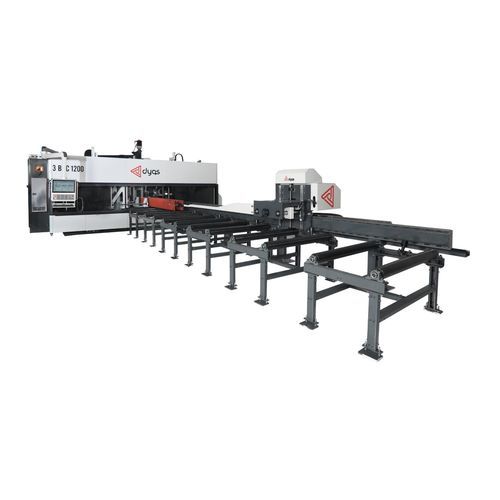

Centro de mecanizado CNC 3 ejes 3BDC

verticalBT 40de taladrado

Descripción general
El 3BDC-1200 es un centro de mecanizado CNC para perfiles y vigas diseñado para el taladrado y mecanizado de alto rendimiento de perfiles estructurales de acero. La máquina integra un puente móvil, control FANUC y accionamientos servo para un posicionamiento preciso y repetible.

Características clave

• Unidad de control FANUC móvil para programación y operación ergonómica
• Ejes accionados por servomotores FANUC con caja reductora planetaria
• Husillos de bolas precargados y bastidor soldado de acero para estabilidad dimensional
• PuentE móvil para posicionamiento rápido y preciso del husillo
• Sujetadores hidráulicos para fijación segura de las piezas
• Husillo diseñado para cambio rápido de herramienta y resistente a impactos
• Cambiador automático de herramientas de 6 posiciones por husillo
• Portaherramientas BT40 con canales de refrigeración; refrigeración por MQL
• Transportadores de entrada y salida de 12 m cada uno; lubricación central estándar

Especificaciones técnicas

• Tipo de máquina: 3BDC-1200
• Unidad de control: FANUC iH/PRO pantalla táctil color 21,5 pulgadas
• Unidades de taladrado (vertical): 1
• Unidades de taladrado (horizontal): 2
• Diámetro de taladrado: 10–40 mm
• Velocidad de husillo: variable sin escalas 50–4000 rpm
• Potencia motor del husillo: 22 kW (280 Nm)
• Transmisión de movimiento: husillos de bolas precargados / sistema de tuerca
• Cambiador automático de herramientas: ATC 6 posiciones por husillo
• Longitud transportadores entrada/salida: 12 m / 12 m
• Sistema de lubricación central: estándar
• Sistema de refrigeración de herramientas: MQL (Minimum Quantity Lubrication)
• Peso por metro lineal: 750 kg
• Herramienta de roscado (opcional): M10–M24 con kit especial
• Ancho × alto del perfil: 1200 × 500 mm
• Portaherramientas: BT40 (con canales de refrigeración)
• Movimiento de la pieza: servomotor + caja reductora planetaria
• Sistema de medición del perfil: estándar
• Dimensiones máquina (L×A×H): 2250 × 7230 × 3295 mm
• Marcado por raspado: estándar
• Transportador de virutas: opcional

Opciones

• Integración de sierra de cinta ingleteadora (opcional)
• Transportador de virutas (opcional)
• Kit de roscado M10–M24 (opcional)
• Dispositivos de sujeción y fijación personalizados

Aplicaciones

• Taladrado y mecanizado en serie de perfiles estructurales de acero
• Fabricación de marcos, vigas y cerchas
• Preparación de piezas para soldadura y líneas de montaje
• Producción para construcción, maquinaria pesada e infraestructuras
