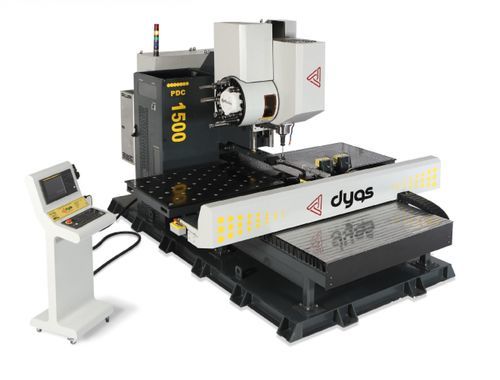

Centro de taladrado CNC PDC

vertical3 ejespara placas

Detalles generales

• Integración con control CNC Fanuc Oi-MFP para ciclos de taladrado y mecanizado industriales
• Construido en acero de alta resistencia con conjuntos soldados tratados térmicamente
• Superficies granalladas y pintadas para protección en entornos industriales
• Chapas de 6 mm a 80 mm transportadas sobre bolas de transferencia con abrazaderas hidráulicas
• Procesos: taladrado, roscado, biselado, marcado de disposición, fresado simultáneo y avellanado inferior opcional con alta precisión
• Guias lineales y husillos de bolas lubricados continuamente mediante sistema de lubricación automática
• Refrigeración MQL que suministra enfriamiento interno y externo a la herramienta a través del husillo
• Sistema de medición de herramienta/pieza Renishaw para reducir errores de puesta a punto y de operador
• Menor exposición y mayor intervalo de mantenimiento para bancada y herramientas
• Transportador de virutas opcional y sistema CAM de manejo opcional
• Certificado CE

Detalles técnicos
TIPO DE MÁQUINA: PDC-1500 / PDC-1000
Sistema de control: Fanuc Oi-MFP
Unidad de taladro: 1 unidad vertical
Potencia de husillo: 22 kW
Par del husillo: 280 Nm
Velocidad del husillo: 10–4 000 rpm
Portaherramientas: BT40
Espesor de chapa (min / max): 6 mm / 80 mm
Capacidad de taladrado máx.: Ø40 mm
Capacidad de roscado: M8 – M24
Velocidad ejes X / Y: 20 m/min
Velocidad eje Z: 15 m/min
Cambiador automático de herramientas (ATC): 16 herramientas
Ejemplos de dimensiones de material: hasta 1000x1500x65 mm (otras medidas disponibles)
Peso de material ejemplo (máx.): hasta 760 kg
Peso de la máquina ejemplos: PDC-1500 ≈ 7 400 kg; PDC-1000 ≈ 6 600 kg
Dimensiones máquina ejemplo (PDC-1500): 5270x5600x2700 mm

Especificaciones clave

• Modelo principal: PDC-1500
• Modelo alternativo: PDC-1000
• Control Fanuc Oi-MFP
• Husillo 22 kW, 280 Nm, 10–4 000 rpm
• Portaherramientas BT40 con ATC de 16 posiciones
• Capacidad espesor chapa: 6–80 mm
• Taladrado máx. Ø40 mm; roscado M8–M24
• Velocidades ejes: X/Y 20 m/min, Z 15 m/min
• Medición Renishaw, lubricación automática y refrigeración MQL

Opciones y conformidad

• Transportador de virutas opcional
• Sistema CAM operable opcional
• Avellanado inferior opcional
• Certificado CE para uso industrial
