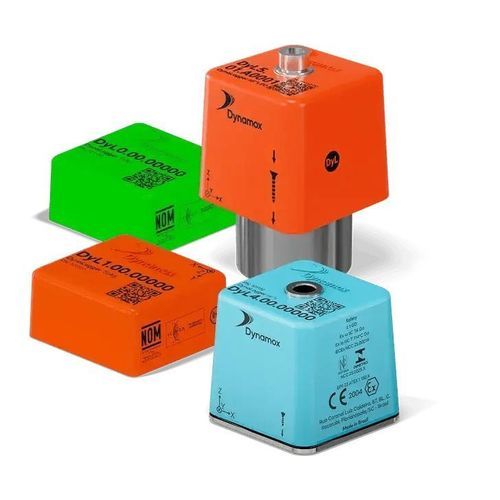

Sensor de vibración MEMS DynaLogger HF+

para vigilancia de máquinariapara motorpara compresor

Resumen
Los sensores triaxiales de vibración y temperatura DynaLogger HF+ y HF+s identifican modos de fallo y defectos en una amplia variedad de equipos industriales. La amplia gama de frecuencias cubre equipos de baja a alta velocidad; una plataforma en línea ofrece análisis espectral y herramientas de monitorización continua del estado.

Modos de monitorización
Telemetría

• Métricas configurables por banda de frecuencia
• Aceleración (RMS)
• Velocidad (RMS)
• Desplazamiento RMS
• Pico (Peak)
• Pico a pico
• Factor de cresta
• Asimetría (Skewness)
• Kurtosis
• Temperatura de contacto

Espectral / forma de onda

• Espectro
• Formas de onda lineales, circulares y orbitales
• Filtros de frecuencia
• Cepstrum
• Envolvente (demodulación)
• Autocorrelación
• Waterfall espectral
• Multi-métricas

Métricas avanzadas

• RMS multibanda
• RMS de envolvente
• Pico a pico
• Kurtosis
• FC y FC+
• Energía tipo alfombra (Carpet energy)
• Energía en 1X y armónicos en velocidad
• 1X BPFO, BPFI, BSF y FTF en envolvente y RMS de envolvente

Cifras clave

• Frecuencia máxima: 13 kHz
• Densidad de ruido espectral: < 75 μg/√Hz
• Líneas de resolución (uniaxial): 98.304
• Autonomía estimada de la batería: 5 años
• Temperatura máxima de funcionamiento (HF+s, lotes ≥ 053): 105 °C
• Alcance en campo abierto (Bluetooth 5.3): 100 m

Características

• Factor de forma compacto con amplia banda hasta 13 kHz
• Pila 3 V de larga vida — autonomía estimada 5 años en condiciones típicas
• Alta resolución espectral y de amplitud para diagnósticos detallados
• Amplio conjunto de métricas — más de 200 métricas temporales y en frecuencia por banda
• Apto para maquinaria de baja velocidad desde >10 RPM
• Bajo ruido espectral (< 75 μg/√Hz)
• Medición triaxial simultánea (x, y, z)
• Actualizaciones de firmware remotas

Aplicaciones

• Motores, bombas y ventiladores
• Compresores y equipos de refrigeración
• Cajas de engranajes, incluidas planetarias
• Tamis vibrantes
• Rodillos
• Componentes internos de cosechadoras y vehículos todoterreno
• Grúas puente y equipos de patio
• Aerogeneradores
• Rodamientos en activos de alta y baja velocidad

Especificaciones técnicas
General
Dimensiones: HF/HF+s (base acero inoxidable): 39 × 39 × 35 mm
HF+s (base totalmente acero inoxidable): 39 × 39 × 39 mm
Peso: HF+ (base aluminio): 73 g; HF+s (base acero inoxidable): 97 g; HF+s (base totalmente acero inoxidable): 110 g
Material: Carcasa: LEXAN™; Pasador y base del sensor: acero inoxidable o aluminio
Montaje: Pegado o atornillado
Señalización visual (LED): Rojo / verde

Sensores
Acelerómetro: MEMS triaxial
Límite de impacto del acelerómetro: 10.000 g en 0,2 ms

Alimentación
Tensión de batería: 3 V
Autonomía: 5 años (estimación para patrones de uso típicos)

Entorno
Temperatura de funcionamiento: HF+: −10 °C a 84 °C; HF+s, lotes < 05: −10 °C a 84 °C; HF+s, lotes ≥ 053: −10 °C a 105 °C
Temperatura certificada para atmósferas explosivas: HF+ y HF+s: −10 °C a 79 °C; HF+s, lotes ≥ 053: −10 °C a 105 °C

Comunicación
Comunicación inalámbrica: Bluetooth 5.3 (2.400 a 2.483,5 MHz)
Alcance en campo abierto: 100 m (depende de obstáculos e interferencias)
Potencia de salida RF: 0,4 dBm

Telemetría
Intervalo de monitorización: 1 a 60 min
Métricas monitorizadas: Aceleración RMS, Velocidad RMS, Temperatura de contacto
Resolución de temperatura: 0,01 °C
Bandas de frecuencia: Estándar de fábrica: 34 Hz a 13 kHz y 3 Hz a 13 kHz (ajustable)
Respuesta en frecuencia (±3 dB): 7,6 kHz
Rango de amplitud: Hasta ±16 g
Memoria: 51.200 muestras (ajustable)

Espectral
Densidad de ruido espectral: < 75 μg/√Hz
Tasa de muestreo: Hasta 26 kHz
Respuesta en frecuencia (±5%): 7 kHz
Respuesta en frecuencia (±3 dB): 7,6 kHz
Resolución frecuencia mín.: 0,006 Hz (8 bits) · 0,012 Hz (16 bits)
Resolución amplitud mín.: 16 mg (8 bits) · 61 μg (16 bits)
Rango de amplitud: Hasta ±16 g
Líneas de resolución (LOR): 98.304 (uniaxial) · 32.768 (triaxial)
Frecuencia máx.: 571 Hz a 13 kHz (ajustable)
Tiempo máximo de adquisición: 172,2 s (uniaxial) · 57,3 s (triaxial)

Especificaciones / datos técnicos

• Familia de producto: DynaLogger HF+ / HF+s
• Frecuencia máx.: 13 kHz
• Densidad de ruido espectral: < 75 μg/√Hz
• Líneas de resolución (uniaxial): 98.304; (triaxial): 32.768
• Tasa de muestreo (espectral): hasta 26 kHz
• Rango de amplitud: ±16 g
• Tipo de acelerómetro: MEMS triaxial
• Batería: 3 V, autonomía estimada 5 años (uso típico)
• Inalámbrico: Bluetooth 5.3, alcance en campo libre ~100 m
• Dimensiones (ejemplo): 39 × 39 × 35 mm (base acero inoxidable)
• Rango de peso: 73 g a 110 g según material de base
• Temperaturas de funcionamiento ejemplo: −10 °C a 84 °C (estándar); HF+s lotes ≥ 053 hasta 105 °C
• Protección frente a ingreso (lotes/certificaciones seleccionadas): IP66 / IP68 / IP69K
