Sistema de termografía de cámara infrarroja

Resumen

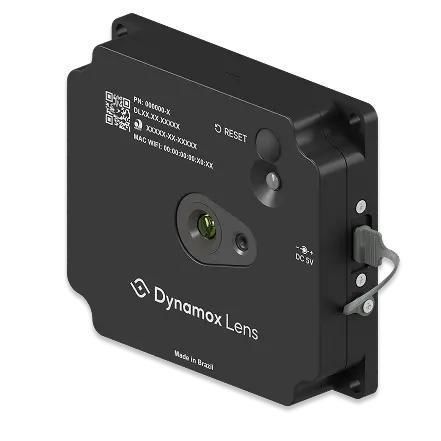

Dynamox Lens es un sensor termográfico industrial diseñado para la monitorización continua 24/7 de la temperatura de activos. Mide la temperatura sin contacto y entrega termogramas programados y bajo demanda con una imagen en luz visible sincronizada para identificar rápidamente componentes calientes.

Funciones principales

• Termografía continua con capturas programadas configurables y peticiones de imagen bajo demanda.
• Captura concurrente de imagen en luz visible para inspección híbrida térmica+visible y localización precisa de puntos calientes.
• Control de superposición entre imágenes térmicas y visibles para localizar exactamente conexiones, cables o interruptores que generan calor.
• Subida automática de imágenes y telemetría a la plataforma Dynamox (requiere conexión DynaGateway LTE o IoT).
• Correlación de termogramas con datos de vibración y temperatura en la plataforma para diagnósticos unificados y seguimiento histórico.
• Generación de informes técnicos en PDF desde la pantalla de análisis, con capturas, paletas, zonas de medición, anotaciones y escalas de temperatura.

Aplicaciones

• Monitorización termográfica de barras colectoras, interruptores y bornes de cables.
• Monitorización continua de activos en ubicaciones peligrosas o de difícil acceso.
• Vigilancia fija de cuadros eléctricos, conexiones y otros activos industriales que requieren inspección térmica automatizada.

Ventajas

• Elimina los puntos ciegos entre inspecciones mediante monitorización continua.
• Reduce la exposición del personal a riesgos al minimizar las inspecciones manuales.
• Diagnóstico preciso con vista híbrida térmica + visible para identificar con exactitud los componentes defectuosos.
• Permite paradas planificadas en lugar de emergencias gracias a la detección temprana y al historial térmico.
• Proporciona historial térmico para respaldar decisiones de mantenimiento y trazabilidad.

Preguntas frecuentes (índice)

• Uso: mapea la radiación infrarroja para revelar diferencias de temperatura e identificar recalentamientos anormales en componentes eléctricos.
• Diferencia con sensores puntuales: los sensores termográficos capturan una imagen térmica completa (múltiples puntos) en un solo fotograma frente a una lectura puntual.
• Automatización: la inspección térmica puede automatizarse; las imágenes y la telemetría se envían de forma inalámbrica a la plataforma para análisis y almacenamiento.
• Requisito de gateway: sí — las imágenes y la telemetría se entregan a la plataforma Dynamox mediante un DynaGateway LTE o IoT; un gateway puede servir a varios dispositivos Dynamox.

Especificaciones técnicas

• Dimensiones: 99,1 mm × 87,2 mm × 23 mm
• Peso: 315 g
• Montaje: base atornillada o magnética
• Fuente de alimentación: baterías recargables
• Alimentación: 5 V DC - 2 A
• Intervalo de telemetría (configurable): 1 min a 60 min
• Intervalo de termogramas: 1 por recogida programada; peticiones a demanda en cualquier momento
• Rango de temperatura (seleccionable): -20 °C a 550 °C
• Resolución: 256 × 192 px
• Campo de visión: 90° × 73,7°
• Distancia al objeto: 0,3 a 3,5 m
