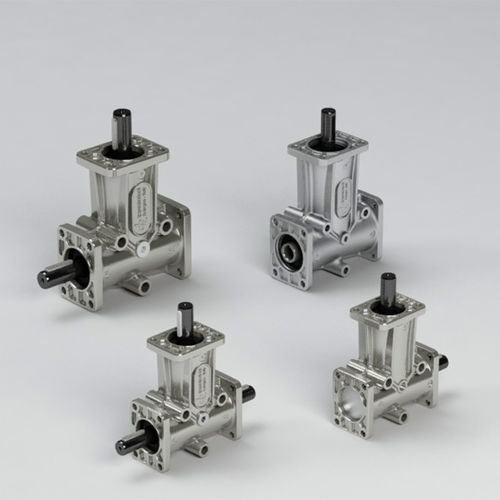

Cabezal angular DZ, ZP series

Los reenvíos angulares DZ y ZP han sido diseñados para aplicaciones industriales en las que se debe transmitir un movimiento rotatorio de potencia entre ejes colocados perpendicularmente entre sí. Están disponibles en 9 tamaños diferentes. Pueden ser 2 o 3 salidas con relaciones de transmisión 1/1 o 1/2 o 1/3. Además de la serie estándar, se encuentra disponible una vasta gama de series especiales diseñadas por el cliente. CÁRTER Monobloque rígido de aleación de aluminio, 4 o 6 planos de fijación, 3/4 condiciones de centrado. ENGRANAJES Cónicos tallados con máquinas GLEASON, dentado espiroidal que asegura la máxima capacidad de carga. Están realizados con acero de cromo-níquel. El tratamiento superficial de cementado y templado garantiza una larga resistencia al desgaste, manteniendo resistente y elástico el corazón del diente para resistir a los choques mecánicos. El juego angular entre los engranajes está regulado para asegurar un engranaje y una ausencia de ruido óptimos; si se solicita expresamente, el juego angular puede reducirse REALMENTE a 5’ de grados medido en el árbol lento (en la corona en las relaciones diferentes de 1:1), con condiciones especiales de entrega y de precio. ÁBOLES Para el usuario la unión externa se prevé con un arrastre de chaveta según norma UNI (excepto en las medidas 1 y 201). Los acanalados de las chavetas pueden asumir cualquier posición angular. La serie inoxidable utiliza acero inoxidable.
