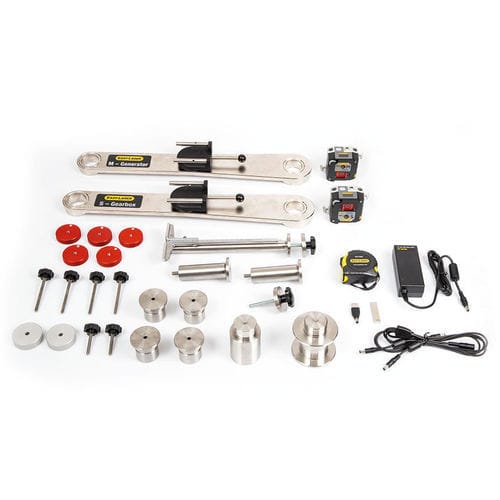

Sistema de alineación láser Easy-Laser® Wind

de ejede turbinaspara máquina rotativa

Los sistemas de alineación de eje Easy-Laser® Wind están diseñados para el alineamiento preciso de trenes de transmisión de aerogeneradores. Permiten alinear la caja de cambios y el generador incluso con el acoplamiento desmontado y el rotor bloqueado; están pensados para su uso en la instalación y en el mantenimiento de campo, siendo adecuados para empresas de servicio.

Resumen

• Los kits de soportes permiten el alineamiento de la caja de cambios y el generador con el acoplamiento desmontado y el rotor bloqueado, cumpliendo los requisitos de seguridad de muchos fabricantes de turbinas.
• Los sistemas soportan tanto la instalación inicial como el mantenimiento recurrente en el campo y se adaptan a varios modelos de trenes motrices de los principales OEM.
• Las unidades de medición y el display pueden suministrarse junto con los kits de soportes, o el kit de instalación puede entregarse solo como kit mecánico si el usuario ya dispone de unidades y display.

Sistemas para alineación de eje con rotor bloqueado

• Solución Vestas: tres kits vendidos por separado — un kit de instalación general, un kit de servicio complementario para turbinas pequeñas y un kit de actualización. El kit de instalación está disponible como kit mecánico sin unidades ni display. Compatible con las series de medición E y XT.
• Solución Siemens Gamesa: incluye un kit con display y unidades de la serie E más soportes para medición con el acoplamiento en su lugar, y un kit de soportes separado (para series E y XT) para medición con el acoplamiento desmontado. Kits disponibles por separado o en paquete.

Alineación de eje con eje giratorio

• Para alinear con el acoplamiento en su lugar, el eje debe poder girar (por ejemplo mediante accionamiento por servomotor) y detenerse de forma segura con el freno.
• El programa de medición EasyTurn está incluido en todos los sistemas Easy-Laser y requiere solo una rotación mínima del eje para determinar la condición de alineación.
• Los sistemas estándar para eje en rotación incluyen Easy-Laser® XT660 Shaft SG1 (versión con soportes para Siemens Gamesa) y Easy-Laser® XT660 Shaft WMB (versión con soportes para múltiples marcas y modelos).

Descargas

• Folleto del producto disponible en varios idiomas en Descargas: XT Wind turbine shaft alignment brochure (inglés, alemán, francés, español, portugués, finlandés, ruso).

Especificaciones técnicas

• Diseñado para el alineamiento de la caja de cambios y el generador de aerogeneradores con el acoplamiento desmontado y el rotor bloqueado.
• Unidades de medición compatibles: series E y XT (kits y unidades pueden suministrarse juntos o por separado).
• Kits de soportes especiales para fabricantes específicos: bridas de interfaz para Vestas y Siemens Gamesa.
• Oferta Vestas: kit de instalación, kit de servicio complementario, kit de actualización; el kit de instalación puede suministrarse como kit mecánico únicamente.
• Oferta Siemens Gamesa: kit serie E con display y unidades de medición, más opciones de kits de soportes para medición con acoplamiento en su lugar o desmontado.
• Programa de medición EasyTurn incluido para mediciones con rotación mínima.
• Destinado al uso durante la instalación y el mantenimiento de campo; adecuado para empresas de servicio y múltiples modelos de turbinas.
