Descripción del producto

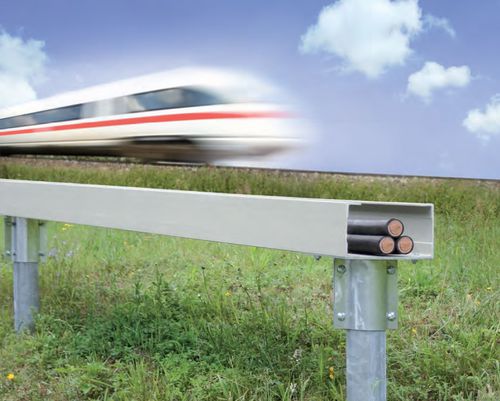

La canaleta de cables SP Ebo Systems en PRFV está diseñada para instalaciones en zonas confinadas, de difícil acceso o con topografía irregular. El sistema combina bandejas PRFV con una estructura de soporte y fijación en acero galvanizado por inmersión (HDG), ofreciendo una instalación flexible, económica y de bajo peso. Longitudes estándar de 6 m, perforaciones de fábrica y conectores preensamblados permiten un montaje rápido, apto para una sola persona en muchos casos.

Ámbitos de aplicación

• Ferrocarriles
• Trenes
• Metros
• Otras infraestructuras de transporte

Características y ventajas - Material

• Sin corrosión
• Altamente aislante, no requiere puesta a tierra
• Alta rigidez dieléctrica
• Retardante de llama: UL 94 V0
• Libre de halógenos
• Resistente a los rayos UV
• Reciclable

Características y ventajas - Montaje

• Bajo peso para manejo sencillo
• Instalación fácil y rápida
• Agujeros de montaje mecanizados en fábrica
• Entrega en longitudes de 6 m
• Conectores preensamblados para uniones rápidas
• Instalación continua que permite variaciones en el espaciado de soportes en obra
• Ajuste de altura mediante longitudes de poste variables
• Adaptado a topografías irregulares

Resistencia a cargas
Alta resistencia mecánica conforme a las especificaciones ferroviarias y Mannesmann Arcor (Vodafone).

• Número de homologación: EBA / 21AZ2 / 0029/9 fechado 16.11.1999
• Aprobado por DB Systel GmbH: T.SVN 15 10/12 fechado 27.05.2010

Sistema compacto para elevación y soporte de cables

• Bandejas con tapas extraíbles
• Bandejas autoportantes hasta 6 m
• Postes de soporte en HDG (galvanizado por inmersión)
• Cabezales de poste en HDG
• Fijación de tapas con tornillos Torx antirobo y tuercas de jaula

Postes y unidad de fijación de cabezal
El diseño del cabezal permite el ajuste de altura y, en terrenos irregulares, el cabezal giratorio permite ajustes en tres direcciones. La unidad de fijación es de una sola pieza para facilitar un montaje rápido. Todos los pernos son M10x25. Orificios oblongos en la parte superior del cabezal permiten correcciones de posición durante la instalación.

Tapas
Las tapas con mangas solapadas evitan la infiltración de agua. Las tapas PRFV se fijan con tornillos Torx inviolables y tuercas de jaula según el principio de manguito solapado.

Placas de unión y conectores
Los conectores en U de acero inoxidable AISI 316 aseguran las uniones de las bandejas. Cada longitud de 6 m se entrega preensamblada con una unión atornillada en un lado. Los tornillos son de cabeza redondeada para evitar daños a los cables. Dejar un hueco de 6 mm entre longitudes de bandeja y 8 mm entre tapas durante la instalación. Las placas de unión se entregan preensambladas de fábrica.

Separador
El separador sirve para dividir cables por función o tensión. Se mantiene en el fondo de la bandeja por el peso de los cables y no requiere fijaciones adicionales en la instalación.

Instrucciones de montaje (separación de soportes)

• Para un sistema SP diseñado para 3 m entre soportes: tras instalar el primer poste, instale el segundo a aproximadamente 2,25 m para alinear los orificios de base.
• Para un sistema SP diseñado para 6 m entre soportes: tras instalar el primer poste, instale el segundo a aproximadamente 4,50 m para alinear los orificios de base.

Especificaciones técnicas

• Familia / modelo: SP
• Material (bandeja y tapa): PRFV (poliéster reforzado con fibra de vidrio)
• Material soporte: postes y cabezales galvanizados por inmersión (HDG)
• Material del conector: conector en U en acero inoxidable AISI 316
• Fijaciones estándar: M10x25
• Longitud de entrega: 6 m
• Separación recomendada entre longitudes: 6 mm
• Separación recomendada entre tapas: 8 mm
• Fijación de tapas: tornillo Torx inalienable con tuerca de jaula
• Clasificación al fuego: UL 94 V0
• Propiedades eléctricas: altamente aislante, alta rigidez dieléctrica (no requiere puesta a tierra)
• Propiedades medioambientales: libre de halógenos, resistente a UV, reciclable, sin corrosión
• Homologación: EBA / 21AZ2 / 0029/9 (16.11.1999)
• Aprobación: DB Systel GmbH T.SVN 15 10/12 (27.05.2010)
