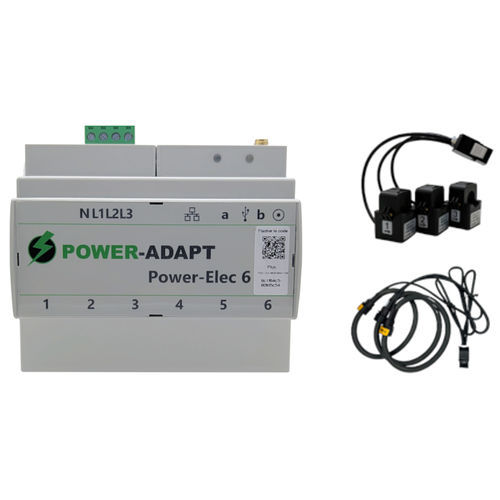

Central de medición digital Power-Elec-6

Power-Elec-6 - contador de energía multicircuitos LoRaWAN y Modbus
El Power-Elec-6 facilita el despliegue de submedición eléctrica en instalaciones nuevas y en retrofits, y ayuda a cumplir los requisitos de la norma ISO 50001 para la gestión energética.

Funciones principales
Con 6 entradas RJ45, el equipo mide hasta 6 circuitos trifásicos o 18 circuitos monofásicos (posible mezcla). Precisión de medida: 1% para potencia activa, tensión, corriente y factor de potencia. La transmisión de datos puede realizarse por LoRaWAN o por protocolos cableados: Modbus TCP, Modbus RS485 y BACnet IP.

Más que la medición energética

• Fallas y riesgos eléctricos: detección de microcortes, hundimientos y elevaciones de tensión, sobrecalentamiento de cables, desequilibrio de tensión y potencia, tasa de distorsión armónica
• Monitorización de condiciones de operación: horas de funcionamiento y recuento de ciclos, detección de sobrecarga y detección de pérdida de eficiencia

Transformadores de corriente y bobinas Rogowski
Los transformadores de corriente abribles y las bobinas Rogowski permiten medir la corriente sin corte de conductor, clipándose alrededor del conductor, lo que resulta ideal para retrofits. Se suministran en kits de 3 y se conectan al Power-Elec-6 mediante cable RJ45. Los kits incluyen un cable RJ45 de 2,5 m y un adaptador para carril DIN opcional (excepto kits Rogowski flexibles). Los CT abribles se adaptan a todas las secciones y pueden instalarse en armarios con espacio reducido.

Instalación sencilla
Huella compacta: 6 módulos DIN frente a 24 para seis contadores trifásicos modulares. Una única conexión de tensión permite medir hasta 6 alimentadores. El uso de CT o bobinas Rogowski evita desconectar conductores de los interruptores durante la instalación.

Configuración sencilla
Configuración desde portátil o smartphone vía Wi‑Fi. Interfaz sencilla para una puesta a punto rápida de todos los parámetros de los conectores. El PE6 dispone de diagramas de Fresnel para diagnosticar errores de instalación de CT y bobinas Rogowski y permite invertir la polaridad de los CT para corregir errores de cableado. Protocolos como LoRaWAN pueden activarse con un solo clic.

Visualización sencilla
Tras la configuración, el PE6 muestra las medidas en tiempo real en su interfaz Wi‑Fi (corriente, tensión, potencias activa/reactiva, factor de potencia). La interfaz es compatible con la pantalla PE-TAB para convertir el Power-Elec-6 en una unidad de monitorización en tiempo real.

Características / especificaciones técnicas

• Modelo: Power-Elec-6
• Marca: Eco-Adapt
• Entradas: 6 entradas RJ45
• Circuitos medibles: hasta 6 circuitos trifásicos o 18 circuitos monofásicos (mezcla posible)
• Precisión: 1% para potencia activa, tensión, corriente y factor de potencia
• Protocolos de comunicación: LoRaWAN, Modbus TCP, Modbus RS485, BACnet IP
• Mediciones avanzadas/Expert: microcortes, hundimientos/elevaciones de tensión, sobrecalentamiento de cables, desequilibrio de tensión y potencia, tasa de distorsión armónica
• Monitorización de condiciones de operación: horas de funcionamiento, recuento de ciclos, detección de sobrecarga, detección de pérdida de eficiencia
• Soporte CT / Rogowski: kits de 3, conexión vía RJ45; kits suministrados con cable RJ45 de 2,5 m; adaptador para carril DIN disponible (excepto kits Rogowski flexibles)
• Huella de instalación: 6 módulos DIN
• Interfaz de configuración: Wi‑Fi para portátil/smartphone; diagnósticos de Fresnel; inversión de polaridad de CT
• Visualización: visualización en tiempo real de corriente, tensión, potencias activa/reactiva y factor de potencia; compatible con PE-TAB
• Modo Expert: habilita mediciones avanzadas de fallos eléctricos y condiciones de operación
