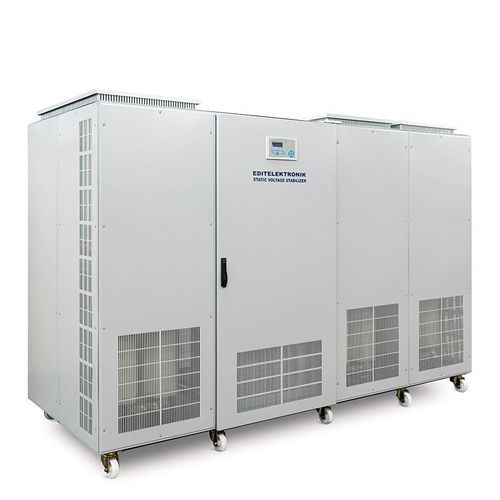

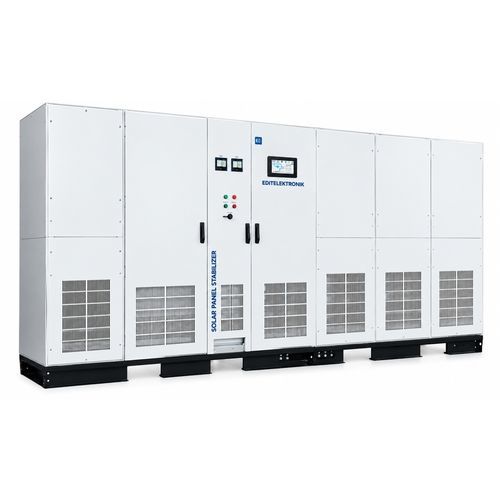

Estabilizador de tensión trifásico IMP-R

de tiristorestáticoautomático

Resumen del producto
El estabilizador de tensión IMP es un dispositivo de regulación y protección de tensión de corriente alterna (CA) que proporciona tensión continua, segura y estable a máquinas y equipos industriales sensibles. Corrige la tensión de red inestable y mantiene el valor de tensión óptimo requerido por las cargas electrónicas, asegurando el funcionamiento fiable de sistemas industriales críticos.

Características clave

• Estabilizador automático de tensión AC
• 3200 kVA, 3 fases + neutro
• Rendimiento de plena potencia a tensión de entrada nominal (serie IMP-R)
• Tecnología de tiristores sin mantenimiento
• Corrección en baja tensión hasta 60%
• Corrección en alta tensión hasta 45%
• Tiempo de respuesta: 20 ms
• Tiempo de corrección: 100 ms – 200 ms
• Capacidad 100% para tensiones y cargas desequilibradas
• Protección continua contra fluctuaciones de tensión
• Gestión de tensión independiente por fase
• Eficiencia > 97%
• Panel de operador estándar con pantalla LCD 4x20
• Protección electrónica contra sobrecarga y sobretemperatura
• Protección baja tensión / alta tensión
• Diseño apto para entornos industriales
• Certificado TS EN ISO 9001:2015

Cómo funciona
Los estabilizadores IMP inyectan una tensión correctiva en la alimentación de la carga mediante un transformador en serie ubicado entre la red y la carga. Los circuitos de medida de alta velocidad detectan caídas y fluctuaciones; una tarjeta de control basada en microprocesador calcula la corrección necesaria y aplica la inyección de tensión mediante conmutadores de tiristores para una regulación rápida y precisa sin piezas móviles.

Diseño y notas de operación
Las unidades IMP se fabrican a medida para diferentes tensiones de entrada y configuraciones de cableado (estándar 3 fases + neutro; delta 3 fases disponible a pedido). Los conmutadores de tiristores proporcionan una regulación rápida y duradera sin introducir distorsión armónica. Están disponibles en opción bypass automático interno y conmutador de bypass de mantenimiento para operación ininterrumpida o servicio.

Opciones y accesorios

• Valores y rangos de entrada no estándar (personalizables)
• Valores y tolerancias de salida no estándar (±1%, ±2%, ±3%, ±5%)
• Tensión de salida ajustable vía panel LCD (máx. ±15%)
• Opción 60 Hz
• Protección de salida MCCB (opcional)
• Bypass automático ininterrumpido (opcional)
• Transformador de aislamiento / autotransformador para entrada/salida (opcional)
• Carcasas especiales para interior/exterior y grados IP superiores (IP44 / IP54 / IP65)
• Filtros EMC entrada/salida (opcional)
• Pararrayos / protección de alta tensión (Clase I/II/III según pedido)
• Unidad de supervisión y gestión remota (basada en navegador, LAN)
• Supervisión MODBUS RTU (RS485)
• Contactos secos para modos ON-OFF y bypass automático
• Disposiciones de borne personalizadas y accesorios especiales bajo demanda

DOCUMENTOS
Catálogo IMP-R en inglés (catálogo de producto disponible en PDF en el sitio del proveedor)

Especificaciones técnicas

• Potencia (kVA): 3200 kVA
• Tecnología: tecnología de tiristores, regulación de tensión de alta velocidad, diseño sin mantenimiento
• Configuración de tiristores: 6, 8, 10 T seleccionables para determinar la tolerancia de tensión de salida
• Tensión de entrada nominal: 400 VAC 3 fases + neutro + tierra (otras tensiones opcionales)
• Rango de tensión de entrada: configurable en pedido (modelos estándar XS/S/M/L con rango máx. -60% / +40% bajo pedido)
• Frecuencia de entrada: 50 Hz ±5% (60 Hz opcional)
• Tensión de salida nominal: 400 VAC 3 fases + neutro + tierra (otras tensiones opcionales)
• Tolerancia de tensión de salida: ±1% a ±5% (opcional)
• Capacidad de sobrecarga: 125% durante 1 minuto, 150% durante 10 segundos, >151% durante 0,2 segundos (corte de alimentación)
• Tiempo de respuesta (medición): 20 ms
• Tiempo de corrección: 100 ms - 200 ms
• Eficiencia: >97% (típica)
• Panel de operador (estándar): pantalla LCD 4x20 con diagrama — muestra tensiones entrada/salida, % carga, frecuencia, estado, información de fallos, ajustes
• Opción pantalla táctil: pantalla color de 7 pulgadas (opcional)
• Gestión remota: basada en navegador vía Ethernet (opcional); MODBUS RTU vía RS485 (opcional)
• Funciones de protección: protección electrónica baja/alta tensión, interruptor automático de entrada (interruptor de salida opcional), protección electrónica contra sobrecarga, protección electrónica contra sobretemperatura (ventilador a 50°C; corte a 80°C)
• Pararrayos: Clase I o Clase II opcional
• Temperatura de funcionamiento: -10 °C a +40 °C
• Altitud de funcionamiento: hasta 1.500 m
• Humedad: hasta 90% sin condensación
• Ruido acústico: < 55 dB (a 1 m, puertas cerradas)
• Armario / protección: armario modular autoportante, IP21 interior (tipos exteriores IP54 y superiores opcionales)
• Pintura / color: recubrimiento epoxi-políester en polvo - RAL 7035
• Refrigeración: refrigeración por aire forzado con ventilador controlado por termostato
• Idiomas del panel operador: tres opciones de idioma disponibles a pedido
• Parámetros monitorizables: tensiones de entrada, tensiones de salida, % carga, frecuencia, fecha-hora, estado, códigos de fallo/error
• Parámetros modificables: valor de consigna de tensión de salida (limitado), fecha-hora
