Portaespejos para montaje

no especificado

Resumen

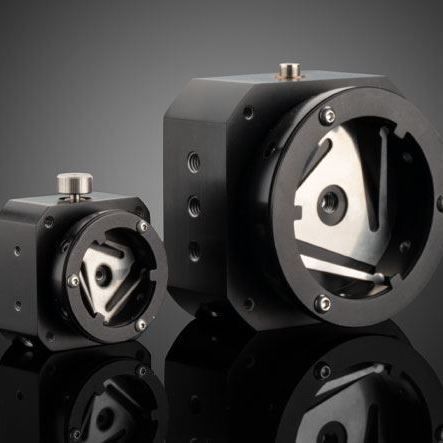

Las monturas cardán de baja distorsión de frente de onda ofrecen una solución de sujeción de baja tensión y resistente a la temperatura para espejos de 25 mm o 50 mm de diámetro. El diseño incorpora un resorte de flexión que alivia la tensión en el óptico montado y aplica una fuerza opuesta controlada en los puntos de contacto del anillo retenedor para asegurar la estabilidad. Un dispositivo de bloqueo positivo mejora la resistencia a vibraciones y variaciones térmicas. Roscas de montaje en cuatro de las seis caras facilitan la integración OEM.

Características principales

• Punto de pivote centrado en la superficie óptica para un control preciso de inclinación
• Sistema de montaje de baja tensión con resorte de flexión para minimizar la distorsión de frente de onda
• Dispositivo de bloqueo positivo para estabilidad frente a vibraciones y cambios térmicos
• Roscas de montaje en 4 de 6 caras (facilita la integración OEM)
• Disponible para diámetros ópticos 25.0/25.4 mm y 50.0/50.8 mm

Variantes de producto

• Diámetro óptico 25.0 / 25.4 mm — referencia stock #71-792
• Diámetro óptico 50.0 / 50.8 mm — referencia stock #71-793

Especificaciones técnicas

• Rango angular: ±3°
• Rosca de montaje: M4 x 0.7 (roscas en 4 de 6 caras)
• Punto de pivote: centrado en la superficie óptica
• Tipo de montaje: cardán de baja distorsión de frente de onda con resorte de flexión y bloqueo positivo

Aplicaciones

• Ensamblajes ópticos OEM e integración de instrumentos
• Sistemas ópticos de banco que requieren mínima distorsión de frente de onda
• Entornos con vibración o variaciones térmicas que requieren retención estable del espejo
