Microscopio óptico Point Source Microscope

de metrologíapara control de calidadpara línea de producción

Resumen El Point Source Microscope es un microscopio de inspección portátil diseñado para permitir un alineado óptico rápido y de alta precisión y la verificación mediante imagen en campo claro confocal y microscopía autoestigmática. Reduce costes de sistema al permitir tolerancias mecánicas más relajadas en ópticas y monturas, y es adecuado para aplicaciones desde ópticas simples hasta sistemas complejos como espectrómetros y espejos asféricos. La unidad es alimentada por USB y se suministra con el software PSMAlign.

Características clave

• Inspección de alta precisión sin interferómetros
• Mide el radio de curvatura y verifica la orientación de lentes
• Portable, alimentado por USB para uso in situ
• Permite un alineado óptico preciso y la verificación del rendimiento óptico
• Alta sensibilidad adecuada para entornos de producción y control de calidad
• Incluye PSMAlign para análisis de imágenes y flujos de trabajo de alineamiento

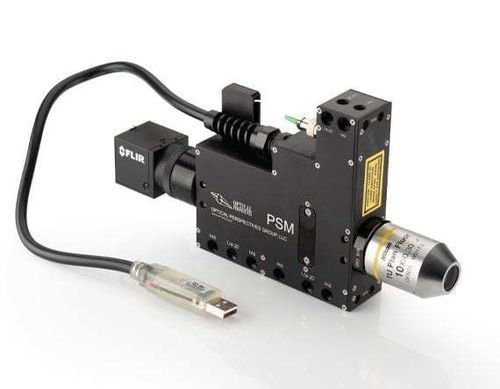

• Foto muestra el objetivo Nikon 10X incluido

Software PSMAlign y capacidades de imagen PSMAlign es un paquete open-source basado en Python incluido con el microscopio. Mide la posición de una imagen puntual enfocada reflejada o transmitida respecto al eje óptico del PSM, proporciona datos detallados de tamaño y forma en archivos de intensidad de 16 bits y permite exportar resultados en formatos CSV o PNG. Con el objetivo retirado, el instrumento funciona como un autocollimador y puede convertir medidas en µm a segundos de arco para evaluar ángulos.

Software / Controles de usuario

• Dos ventanas de seguimiento: vista de la cámara en píxeles y medidas en espacio-objeto en micrómetros (µm) según el aumento
• Zoom ajustable con la rueda del ratón; un marco naranja indica la posición en espacio-objeto en la ventana de la cámara
• Una cruz magenta marca el eje óptico del PSM; las coordenadas muestran el centroide de la imagen respecto a ese eje
• Control automático de exposición con velocidad de obturación y ganancia ajustables para evitar la saturación de píxeles
• Control de intensidad para dos fuentes de luz internas mediante deslizadores
• Opción de láser brillante para mejorar la visibilidad durante el alineamiento con iluminación ambiental
• Código open-source que permite personalización; actualización prevista para añadir registro de datos con base de tiempo configurable

Aplicaciones Adecuado para alineamiento óptico, medición de radios de curvatura, comprobación de orientación de lentes, control de calidad en producción, alineamiento de espectrómetros y verificación de elementos ópticos asféricos o complejos.

Especificaciones técnicas

• Alimentación: USB (no requiere conexión a red eléctrica)
• Modos de imagen: imagen en campo claro confocal y microscopía autoestigmática
• Software: PSMAlign (open-source, basado en Python) — mide centroide de imagen y distancia al eje óptico; exporta archivos de intensidad de 16 bits (CSV, PNG)
• Funciona como autocollimador con el objetivo retirado (conversión µm → segundos de arco)
• Óptica incluida de ejemplo: foto del producto muestra objetivo Nikon 10X suministrado
• Controles: exposición ajustable, velocidad de obturación, ganancia, zoom y deslizadores de intensidad de fuente de luz
• Salida de datos: archivos de intensidad de 16 bits; exportación CSV y PNG
• Casos de uso típicos: alineamiento desde ópticas simples hasta sistemas complejos (espectrómetros, espejos asféricos), control de calidad en producción
