Descripción general

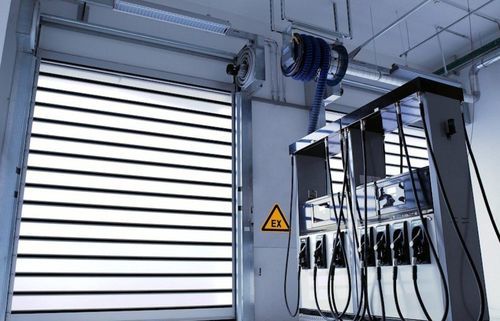

La EFA-SST® EX es una puerta espiral de alta velocidad diseñada para uso interior y exterior en atmósferas potencialmente explosivas. Ofrece apertura rápida y cierre controlado con un tabique compuesto por lamas de aluminio. Existe la opción de integrar lamas transparentes EFA-CLEAR® y lamas de ventilación. La espiral soporta las lamas sin contacto, garantizando funcionamiento sin desgaste y transparencia a largo plazo.

Características principales

• Compatible con ATEX para atmósferas explosivas (Zonas 1 y 2; Zonas 21/22 opcionales bajo pedido)
• Apertura rápida hasta 1,0 m/s y cierre controlado hasta 0,5 m/s
• Tabique sólido con alta resistencia al viento (clases 2–4)
• Lamas de aluminio anodizado de doble pared (151 mm); opción de pared simple para 225 mm
• Opción de lamas transparentes EFA-CLEAR® (acrílico; policarbonato resistente a roturas opcional)
• Lamas de ventilación disponibles para un intercambio de aire definido
• Disponible con espiral circular o oval (oval recomendado para espacios reducidos)
• Acabado en casi cualquier color RAL

EFA-SST® EX en resumen

• Uso previsto: protección contra explosiones en zonas peligrosas (ATEX)
• Zonas certificadas: Zona 1 (II 2G Ex IIB T4 Gb), Zona 2 (II 3G Ex IIB T4 Gc), Zona 21 (II 2D IIIB 135°C X Db) y Zona 22 (II 3D IIIB 135°C X Dc) bajo pedido
• Clases de carga de viento: 2 a 4
• Ciclos de funcionamiento: hasta 200.000 ciclos/año
• Velocidad de apertura: hasta 1,0 m/s; Velocidad de cierre: hasta 0,5 m/s
• Dimensiones estándar: hasta A = 4.000 mm, H = 5.000 mm

Detalles
La serie EX se desarrolla conforme a la Directiva ATEX 2014/34/UE. Todos los componentes eléctricos se documentan con sus propiedades de protección contra explosiones y los números de certificado IEC en la lista de equipos suministrada con la puerta. La protección mecánica EX se implementa según los requisitos de zona. El armario de control debe instalarse fuera de la zona EX.

El tabique liso de la versión de 151 mm consiste en lamas de aluminio anodizado de doble pared con alta sección de material; la versión de 225 mm utiliza lamas de pared simple. Se pueden integrar lamas transparentes EFA-CLEAR® según la incidencia luminosa requerida; las lamas de ventilación permiten un intercambio de aire definido. La espiral mantiene el tabique a distancia en lugar de enrollarlo en un eje, ahorrando espacio y optimizando la velocidad de apertura, la durabilidad y un funcionamiento silencioso y sin desgaste.

Características / especificaciones técnicas

• Modelo: EFA-SST® EX
• Fabricante / Marca: EFAFLEX
• Uso previsto: protección contra explosiones (ATEX) para zonas peligrosas
• Zonas certificadas: Zona 1 (II 2G Ex IIB T4 Gb), Zona 2 (II 3G Ex IIB T4 Gc), Zona 21 (II 2D IIIB 135°C X Db), Zona 22 (II 3D IIIB 135°C X Dc) bajo pedido
• Armario de control: debe instalarse fuera de la zona EX
• Tabique: lamas de aluminio anodizado doble pared (151 mm) o lamas de una sola pared (225 mm)
• Opción transparente: lamas EFA-CLEAR® en acrílico (policarbonato resistente opcional)
• Lamas de ventilación: disponibles
• Variantes de espiral: espiral circular y espiral oval (oval para espacios reducidos)
• Soporte: soporte sin contacto de las lamas en la espiral (movimiento sin desgaste)
• Clases de carga de viento: 2 a 4
• Ciclos de funcionamiento: hasta 200.000 ciclos/año
• Velocidad de apertura: hasta 1,0 m/s; Velocidad de cierre: hasta 0,5 m/s
• Dimensiones estándar: hasta A = 4.000 mm, H = 5.000 mm
• Acabado: personalizable en casi todos los colores RAL
