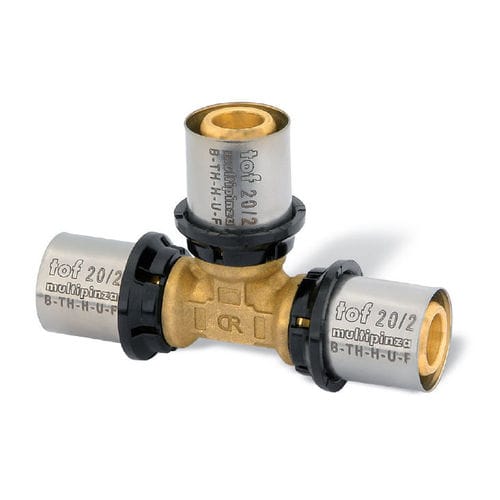

Racor hidráulico TOF MULTIPINZA series
de engasteen Tde latón

racor hidráulico
racor hidráulico
racor hidráulico
racor hidráulico
racor hidráulico
racor hidráulico
racor hidráulico
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
hidráulico
Fijación
de engaste
Forma
en T
Material
de latón
Otras características
de lucha contra el fuego
Diámetro

Máx.: 63 mm
(2,48 in)

Mín.: 16 mm
(0,63 in)

Presión de servicio

10 bar
(145,04 psi)

Descripción

El TOF Multipinza es un racor de latón especial antidescinficante que permite la unión de tubos multicapa. Los tubos y los racores se ensemblan entre ellos a través del auxilio de dispositivos electrohidráulicos dotados de mordazas de perfil específico. Estas mordazas deforman de manera permanente los casquillos externos de Acero Inox AISI304, garantizando una unión inseparable. Los racores están concebidos para utilizarlos indiferentemente con 6 perfiles de pinchado diferentes en las medidas y en las tipologias indicadas en la tabla de abajo: LÍMITES DE EMPLEO: • Temperatura máxima de uso 120°C (-20° +120°C: poner atención a las temperaturas máximas del tubo y compatibilidad fluido). • Presión máxima de ejercicio 10 bar. CAMPOS DE EMPLEO: En virtud de las características de calidad y fiabilidad de los materiales empleados, el TOF Multipinza se emplea para la realización de instalaciones destinadas a la conducción de agua para consumo humano. Además, se puede utilizar para instalaciones de calentamiento de baja y alta temperatura, condicionamento y climatización, instalaciones antiincendio, conducciones de aire comprimido compatibilmente con las sustancias interesadas. CARACTERÍSTICAS TECNICAS: • Diseñado y probado para ser utilizado indiferentemente con perfiles de pinchado: U, H, TH, F, B, y C. (véase tabla E). • Control visual del correcto posicionamento del tubo a través de ventanillas de inspección obtenidas en el portacasquillo de plástico. • Sistema de estanqueidad con doble junta tórica de EPDM peroxído. • Amplia gama de configuraciones de diámetro 16 a 63 mm para los racores. • Empalmes disponibles para la válvula: 16x2 16x2,25 20x2 20x2,25 20x2,5
