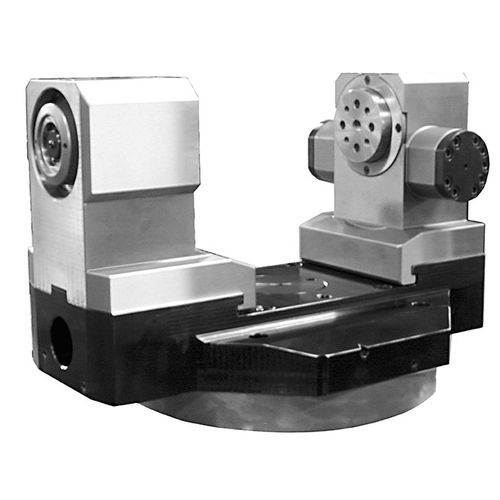

Mordaza para máquina herramienta AIV
hidráulicarotativa5 ejes

mordaza para máquina herramienta
mordaza para máquina herramienta
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
para máquina herramienta
Accionamiento
hidráulica
Estructura
5 ejes, rotativa
Otras características
de precisión, de acero, automática
Fuerza de sujeción máxima

21.000 N

Apertura

40 mm (2 in)

Descripción

TORNILLO DE BANCO DE INDEXACIÓN AUTOMÁTICA AIV Las mordazas de indexación AIV son productos específicos para la instalación en la mesa de los centros de fresado, con cierre no autocentrante. La mesa de la máquina herramienta debe estar preparada con nr. 2 vías hidráulicas para el mando de apertura/cierre, nr. 2 vías hidráulicas para la rotación/ indexación, nr. 1 vía neumática para la presurización y nr. 1 interruptor de proximidad central, de tipo sin contacto (Balluf Power Remote) para la gestión de las 4 señales eléctricas procedentes del micro insertado en el equipo de toma. Estas mordazas están destinadas exclusivamente a ser utilizadas como unidad de bloqueo estático (montaje en mesas giratorias CNC, con herramientas rotativas); en ningún caso pueden ser utilizadas para operaciones de torneado (para este tipo de aplicación consultar el catálogo de Cabezales de indexación) con alta velocidad de rotación. VENTAJAS El tornillo de banco de indexación permite el procesamiento completo, en una sola carga y con un solo bloqueo, de cuatro caras dispuestas a 90 ° (procesamiento típico, por ejemplo de cuerpos de válvulas), incluyendo la cara oculta frente a la mesa, reduciendo el tiempo de procesamiento y mejorando la precisión.Estas mordazas también se pueden aplicar en máquinas herramienta de 3 ejes, desde el punto de vista de la integración con la máquina, sin embargo la aplicación en máquinas de 5 ejes representa la mejor solución permitiendo también el mecanizado de piezas de formas complejas. Las mordazas, fabricadas en acero con tratamientos de temple, incorporan un dispositivo de codificación para las 4 posiciones de indexación, para comprobar la correspondencia de la posición de trabajo con respecto al programa de CNC. Temperatura ambiente 5-60°C Emisiones sonoras (presión sonora) ≤ 70 db (A) en cada dirección

---
