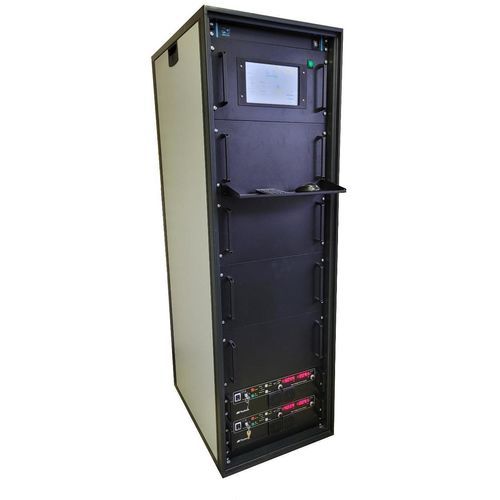

Generador HPV de laboratorio AHTP series

Presentación
Soluciones modulares para plasmas fríos atmosféricos. Arquitectura avanzada con frentes ultrarrápidos (< 15 ns) y control de precisión para aplicaciones I+D e industriales. Gama completa de generadores pulsados de alta tensión EFFITECH: generador HV para plasma DBD, arco deslizante y corona. Rangos de tensión 1 kV - 50 kV según modelo.

Rendimientos clave (extractos)

• Frentes ultrarrápidos: < 15 ns (típ. < 25 ns sobre carga 200 pF).
• Amplio rango de frecuencias: continuo 1 Hz – 200 kHz; hasta 2 MHz en modo burst (opción).
• Control de precisión avanzado: ciclo de trabajo 0–100%, anchura de pulso ajustable (> 50 ns con resolución 12 ns).
• Corrientes pico elevadas: hasta 160 A (según modelo).

Tabla comparativa (extractos)
Modelo | Tipo | Potencia máx.* | Tensión máx. | Frentes de subida | Corriente máx.
AHTPM05 | Monopolar | 1 kW | 5 kV | < 15 ns | 160 A
AHTPM10C | Monopolar | 1 kW | 10 kV | < 15 ns | 100 A
AHTPB05C | Bipolar | 1 kW | ±5 kV | < 15 ns | 100 A
AHTPM10 | Monopolar | 2 kW | 10 kV | < 25 ns | 160 A
AHTPB10C | Bipolar | 2 kW | ±10 kV | < 25 ns | 100 A
AHTPB10 | Bipolar | 4 kW | ±10 kV | < 50 ns | 160 A

Generadores especializados (extractos)

• AHTPB10 — Generador bipolar: alimentación HV para cargas capacitivas y resistivas. Salida ajustable ±10 kV. Modo burst hasta 2 MHz. Ancho de pulso ajustable > 50 ns.
• AHTPM40DC50 — Generador para cargas capacitivas: permite trenes de impulsos continuos/pulsados. Tensión continua (DC) ajustable 0 a -50 kV; tensión pulsada 0 a -40 kV; duraciones de pulso 10–100 µs.
• AHTPB10Z — Generador bipolar para antorcha plasma: pulsos bipolares con cruce por cero. Picos ±10 kV; parámetros de amplitud y duración totalmente ajustables.
• AHTPB10F — Generador bipolar ultrarrápido: dedicado a cargas capacitivas, pulsos bipolares ultrarrápidos; amplitudes y duraciones regulables.
• AHTPM1DC07 — Generador para cargas resistivas: pulsos monopolares con offset ajustable. Tensión típica 1 kV pico / 700 V offset; corriente pico hasta 110 A; potencia media aprox. 1,2 kW.
• AHTPM5 — Generador de pulsos monopolar: tensión pulsada 0–5 kV; duración de pulso 1 µs–100 µs; tiempo de conmutación típico < 100 ns (sobre carga no inductiva).

Capturas y demostraciones (extractos)
Pulsos bipolares ±10 kV con frentes < 15 ns para reactores DBD de alto rendimiento. Ejemplos de regímenes de alta frecuencia: 5 kV a 150 kHz (estabilidad de amplitud < 2%, frentes < 25 ns). Configuraciones bipolares asimétricas y simétricas presentadas (ej. +5 kV / -2 kV a 10 kHz; ±7 kV a 10 kHz). Detección automática de arco < 100 µs y protección contra cortocircuito configurable.

Funciones y opciones

• Arquitectura modular (1–4 kW por generador) e integración en rack 19" para bancos de ensayo.
• Conmutación rápida mediante asociación en serie de MOSFET para impedancia de salida ultrabaja.
• HMI táctil (integrada o remota), control Modbus RTU / PLC, software de control en tiempo real (Windows).
• Disparo interno o externo programable; modo burst hasta 2 MHz (opción).
• Seguridad: detección automática de arco < 100 µs, protección contra sobrecorriente configurable, monitorización térmica y ventilación forzada.

Características / especificaciones técnicas

• Tensión de salida: 0 a ±10 kV ajustable (según modelo; algunos modelos hasta ±50 kV DC o -50 kV en DC).
• Corriente media: hasta 200 mA (valor indicativo).
• Corriente pico: hasta 160 A (según modelo).
• Umbral protección cortocircuito: ajustable 100–160 A (parámetro de fábrica).
• Resolución temporal: 12 ns.
• Duración mínima de pulso: 50 ns (algunos modelos soportan 1 µs–100 µs o duraciones superiores según tipo).
• Frentes de subida/bajada: < 15 ns (medida a 13 pF), típ. < 25 ns sobre 200 pF.
• Frecuencia de funcionamiento: 1 Hz a 200 kHz en continuo; hasta 2 MHz en modo burst (opción).
• Compatibilidad de cargas: capacitivas (DBD), resistivas, inductivas; impedancia de salida optimizada para plasmas densos y homogéneos.
• Medida óptica de temperatura: rango -20 °C a 1000 °C, precisión ±1 °C.
• Interfaces: Modbus RTU / PLC, HMI táctil, software Windows.
